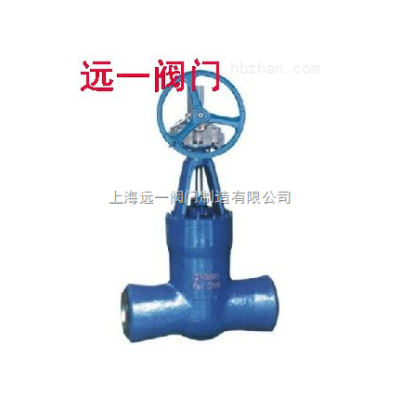

伞齿轮焊接闸阀Z560Y-P54100V/140V/170V

伞齿轮焊接闸阀说明：

Z560Y-P54100V/140V/170V伞齿轮焊接闸阀又称闸板阀或闸门阀，应用zui广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。

具有以下优点：

1、流体阻力小,密封面受介质的忡刷和侵蚀小。

产品型号：

产品型号Z60Y-160Z60Y-P54100V

Z60Y-200Z60Y-P54140V

Z60Y-250Z60Y-P54170V

Z60Y-320Z60Y-P57170V

伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y

公称通径（DN/mm）15～50、（21"～16"）

2

适用温度/℃≤425≤552≤593≤550

适用介质水、蒸汽、气体、石油产品

试验压力（MPa）公称压力PN/MPa16.020.025.032.0P54100VP54140VP54170VP54170V

强度试验243037.5483042486.3

密封试验17.62227.535.11115.417.818.7

外形尺寸：

公称压力

PN（MPa）公称通径

DN（mm）外形尺寸及连接尺寸（mm）

LDL1dH

16.01590231013182

20110291118210

25120351223235

32130431428258

40150491536285

50170611645338

20.01590231013182

20110291118210

25120351223235

32130431428258

40150491536285

50170611645338

25.01590231013182

20110291118210

25120351223235

32130431428258

40150491536285

50170611645338

磅级电站：

型号规格in外形尺寸及连接尺寸（mm）

dLH

Z60Y-1500Lb21

2

56254671

364305692

484406790

5100483875

61265591055

81587111148

Z60Y-2000Lb21

2

50330640

360368690

480457806

596533980

61186101090

Z60Y-2000Lb21

2

46330639

354368680

470457805

586533965

61046101070

Z60Y-3500Lb344440745

456540860

磅级电站（伞齿轮）：

型号规格in外形尺寸及连接尺寸（mm）

dLH

Z560Y-1500Lb8158711813

10200864998

122509911156

1428010671287

1631811941413

Z560-2000Lb8148762935

101809141050

1222210411150

1425411181231

1629412451330

型号规格in外形尺寸及连接尺寸（mm）

dLH

Z560Y-2500Lb6127610928

8130762851

101629141031

1221010411166

1423411181217

1626412451381

Z560Y-3500Lb574616774

688692857

81168461041

1014210001197

1217411241338

2、开闭较省力。

3、介质流向不受限制,不扰流、不降低压力。

4、形体简单,结构长度短，制造工艺性好，适用范围广。

产品特性：

阀类传动方式连接形式结构形式密封面公称压力阀体材料

闸阀伞齿轮焊接弹性闸板D802/D812

STL/STLP54100V、P54140V

P54170V、P57170VWCB-CZGCr5Mo

WCB-C6ZG20CrMo-I

WCB-C9ZG35CrMoV
