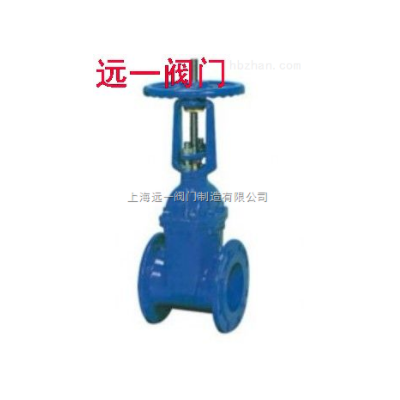

弹性软密封闸阀Z41X-10Q/Z41X-16Q

弹性软密封闸阀用途:
Z41X-10Q,Z41X-16Q明杆弹性软密封闸阀，上海远一阀门制造有限公司引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。

弹性软密封闸阀特点:
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。

弹性软密封闸阀技术参数:

压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等

弹性软密封闸阀主要零件材料:

序号	名称	材料
1	阀体	铸铁、球墨铸铁
2	闸门	球墨铸铁外覆EPDM
3	螺栓	镀锌
4	密封圈	NBR
5	阀盖	铸铁、球墨铸铁
6	阀杆	不锈钢
7	0型密封圈	NBR
8	止推垫	锡青铜
9	轴套	锡青铜
10	螺栓	镀锌
11	轴盖	铸铁、球墨铸铁
12	防尘罩	NBR
13	手轮	铸铁
14	紧固螺母	镀锌

五、弹性软密封闸阀外形尺寸:

产品代号	公称口径	D		D1		N-φd		L	H
产品代号	公称口径	1.OMPa	1.6Mpa	1.0MPa	1.6MPa	1.OMpa	1.6MPa	L	H
Z41X-0050	50	165		125		4—19		180	340
Z41X-0065	65	185		145		4—19		190	370
Z41X-0080	80	200		160		8—19		205	410
Z41X-0100	100	220		180		8—19		230	450
Z41X-0125	125	250		210		8—19		255	480
Z41X-0150	150	285		240		8—23		267	550
Z41X-0200	200	340		295		8—23	12—23	295	630
Z41X-0250	250	405		350	355	12—23	12—28	335	750
Z41X-0300	300	460		400	410	12—23	12—28	360	820
Z41X-0350	350	520		460	470	16—23	16—28	381	980
Z41X-0400	400	580		515	525	16—28	16—31	406	1010
Z41X-0450	450	640		565	585	20—28	20—31	432	1270
Z41X-0500	500	715		620	650	20—28	20—34	457	1270
Z41X-0600	600	840		725	770	20—31	30—37	508	1390
