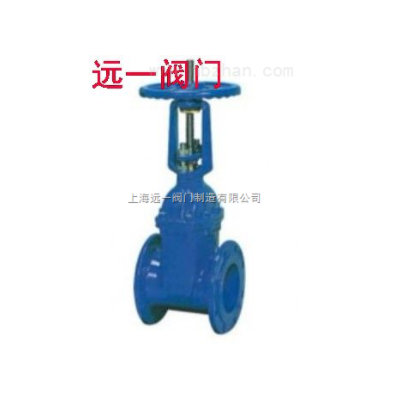

明杆弹性座封闸阀Z41X-10Q/Z41X-16Q/P
一、用途
我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
二、特点
1. 整体包胶:闸门采用整体包胶,其良好的覆盖性能与精确的几何尺寸,保证密封可靠,寿命。
2. 重量轻:阀体采用球铁制成,重量轻,安装方便。
3. 平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
4. 耐腐蚀:内腔采用无毒环氧树脂涂状,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
5. 三“0”密封:阀杆采用三道0型环密封,磨擦阻力小,开关轻巧,不漏水。
三、技术参数
压力等级:1.0MPa、1.6MPa
阀体耐压:1.5MPa、2.4MPa
密封试验:1.1MPa、1.76MPa
工作温度:0~80℃
适用介质:水、气等
四、主要零件材料
序号
|
名称
|
材料
|
1 |
阀体 |
铸铁、球墨铸铁 |
2 |
闸门 |
球墨铸铁外覆EPDM |
3 |
螺栓 |
镀锌 |
4 |
密封圈 |
NBR |
5
|
阀盖
|
铸铁、球墨铸铁
|
6
|
阀杆
|
不锈钢
|
7
|
0型密封圈
|
NBR
|
8
|
止推垫
|
锡青铜
|
9
|
轴套
|
锡青铜
|
10
|
螺栓
|
镀锌
|
11
|
轴盖
|
铸铁、球墨铸铁
|
12
|
防尘罩
|
NBR
|
13
|
手轮
|
铸铁
|
14
|
紧固螺母
|
镀锌
|
五、外形尺寸
产品代号 |
公称 |
D |
D1 |
N-φd |
L |
H |
|||
1.OMPa |
1.6Mpa |
1.0MPa |
1.6MPa |
1.OMpa |
1.6MPa |
||||
RVC(H)X-0050 |
50 |
165 |
125 |
4—19 |
180 |
340 |
|||
RVC(H)X-0065 |
65 |
185 |
145 |
4—19 |
190 |
370 |
|||
RVC(H)X-0080 |
80 |
200 |
160 |
8—19 |
205 |
410 |
|||
RVC(H)X-0100 |
100 |
220 |
180 |
8—19 |
230 |
450 |
|||
RVC(H)X-0125 |
125 |
250 |
210 |
8—19 |
255 |
480 |
|||
RVC(H)X-0150 |
150 |
285 |
240 |
8—23 |
267 |
550 |
|||
RVC(H)X-0200 |
200 |
340 |
295 |
8—23 |
12—23 |
295 |
630 |
||
RVC(H)X-0250 |
250 |
405 |
350 |
355 |
12—23 |
12—28 |
335 |
750 |
|
RVC(H)X-0300 |
300 |
460 |
400 |
410 |
12—23 |
12—28 |
360 |
820 |
|
RVC(H)X-0350 |
350 |
520 |
460 |
470 |
16—23 |
16—28 |
381 |
980 |
|
RVC(H)X-0400 |
400 |
580 |
515 |
525 |
16—28 |
16—31 |
406 |
1010 |
|
RVC(H)X-0450 |
450 |
640 |
565 |
585 |
20—28 |
20—31 |
432 |
1270 |
|
RVC(H)X-0500 |
500 |
715 |
620 |
650 |
20—28 |
20—34 |
457 |
1270 |
|
RVC(H)X-0600 |
600 |
840 |
725 |
770 |
20—31 |
30—37 |
508 |
1390 |
注:
RVXX表示非明杆式闸阀 | RREX表示明杆式附电动操作装置 | RVEX表示非明杆式附电动操作装置 |
RVXP表示省力装置 | RVCX表示非明杆式附传动帽 | RVCH表示非明杆式附传动帽卧式操作装置 |
RRXX表示明杆式闸阀 | RVHX表示非明杆式附手轮 | RVHH表示明杆式附手轮卧 |
RRHX表示明杆式附手轮 | RVHS表示非明杆式附信号显示器 | PN25级另行订制 |
