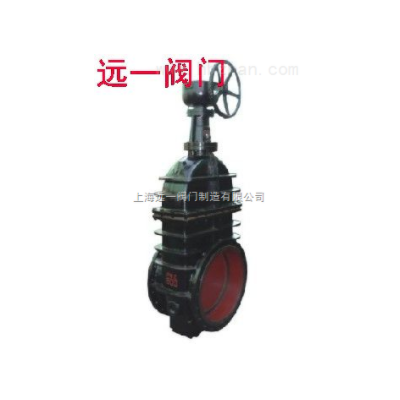

伞齿轮煤气闸阀MZ542W-1/2

Z542W-1/2型伞齿轮煤气闸阀用途：
MZ542W-1系列伞齿轮煤气闸阀，适合介质为：高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气，及液化气、天然气、矿井瓦斯等洁净煤气。主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。
暗杆闸阀的传动螺纹位于体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降，因此，阀门的高度尺寸小。暗杆闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。
Z542W-1/2型特点：
1、阀门底部设有排污箱，便于清扫污垢杂质，并可顺利通过管道清扫器。
2、阀杆采用大导程式螺纹传动，能实现快速启闭。
3、采用磨擦助力极小、能自动润滑、且耐煤气和各种腐蚀气体的高性能填料，操作灵活，密封可靠。
4、密封性能优良，操作中能自动铲除密封面污垢，保持严密的密封。
5、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
6、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
7、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

Z542W-1/2型性能规范：

型号 公称压力 MPa 试验压力 工作温度℃ 适用介质
强度（水） 密封（水）
Z942W 0.1 0.2 0.11 ≤100 煤气
主要零件材料:

零件名称 材料
阀体 HT200灰铸铁
阀盖 HT200灰铸铁
手轮 HT200灰铸铁
阀板 本体
阀杆 45*碳素钢
填料 油浸石棉盘根
主要外形及连接尺寸：

公称通径 DN（mm） 主要结构尺寸（mm） 重量 （Kg）
L D D1 D2 b z--d H H1 Do
300 330 435 395 362 24 12—23 1220 1074 450 420
350 330 485 445 412 26 12—23 1380 1244 450 480
400 330 535 495 462 28 16—23 1540 1291 500 530
450 330 590 550 518 28 16—23 1680 1486 560 610
500 350 640 600 568 30 16---23 2030 1606 640 850
600 390 735 705 670 30 20---25 2380 1895 640 1200
700 430 860 810 775 32 24---25 2460
800 470 975 920 880 34 24---30 2660
900 510 1075 1020 980 36 24---30
1000 550 1175 1120 1080 36 28---30
