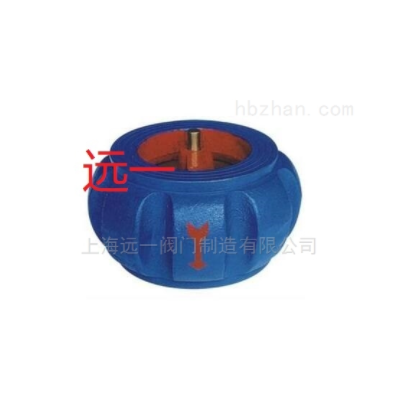

南瓜型消声止回阀H71XT-10C/H71XT-16C
H71XT南瓜型消声止回阀主要使用说明:
H71XT-10/H71XT-16铸铁南瓜型消声止回阀,H71XT-10C/H71XT-16C铸钢、碳钢南瓜型消声止回阀,H71XT-10P/H71XT-16P不锈钢南瓜型消声止回阀是利用管线内部压力变化,内压自行驱动型止回阀,该产品阀瓣运动自动导向,开启关闭灵活,运动自如,密封性能好,外形结构尺寸小、重量轻、拆装方便、噪音低、垂直,水平 安装均可,南瓜型消声止回阀可安装在水泵出口管道上,多用于水泵停止时,防止管路中带压水流回流冲击水泵确保安全。广泛用于给排水、消防、建筑、暖通、工业系统。
H71XT南瓜型消声止回阀主要技术参数:
公称压力:1.0~1.6MPa
公称通经:40~250mm
适用介质:水及弱腐蚀性流体
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 AP 1598
H71XT南瓜型消声止回阀主要性能:
公称压力 |
实验压力 |
工作压力 |
适用温度 |
适用介质 |
|
强度 |
密封 |
||||
1.6 |
2.4 |
1.76 |
1.6 |
80 |
水 |
H71XT南瓜型消声止回阀主要零件材料:
零件名称 |
阀体、阀盖、阀瓣 |
密封垫 |
阀轴、压盖 |
弹簧 |
材料 |
铸铁 |
丁腈橡胶 |
黄铜 |
不锈钢 |
H71XT南瓜型消声止回阀主要尺寸:
公称通经 DN(mm) |
尺寸(mm) |
重量 (kg) |
|||
L |
D |
D |
螺栓 |
||
40 |
62 |
105 |
85 |
4-M16×150 |
2.3 |
50 |
67 |
127 |
105 |
4-M16×150 |
2.5 |
65 |
73 |
139 |
120 |
4-M16×150 |
4 |
80 |
80 |
152 |
135 |
8-M16×160 |
5.2 |
100 |
102 |
172 |
155 |
8-M16×190 |
7.5 |
125 |
120 |
225 |
185 |
8-M16×230 |
13.5 |
150 |
140 |
232 |
210 |
8-M20×240 |
17.5 |
200 |
165 |
286 |
265 |
12-M20×260 |
27 |
250 |
210 |
350 |
320 |
12-M22×310 |
56 |
300 |
260 |
430 |
|
|
|
H71XT南瓜型消声止回阀主要安装说明:
1、安装前请核对该阀门的口径,压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
2、检查阀体标示红色箭头与管线水流方向是否*。
3、夹紧阀门时,各螺栓拧紧用力均衡,使阀门受力*,并且夹紧力不要过大。
