调度绞车生产厂家 矿用JD系列隔爆型 调度绞车加工定做

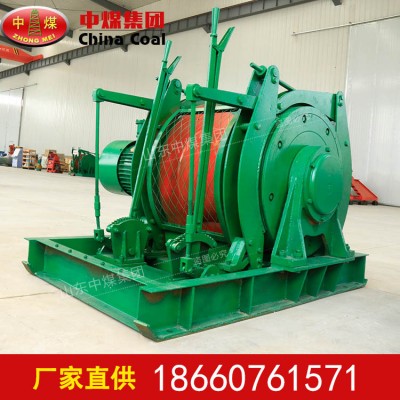

JD-1.6调度绞车供矿井在井下或在地面装载站调度编组矿车及在中间巷道与其他辅助搬运工作之用。本绞车采用隔爆电气设备，可用于煤尘及瓦斯的矿井。该绞车采用行星齿轮传动形式，具有结构紧凑、体积较小的特点，而且操纵简单。

型号：JD-1.6调度绞车；

J——卷扬机型；

D——调度绞车；

1.6——外层钢丝绳静张力，16kN。

产品介绍

JD-1.6调度绞车主要由卷筒及行星齿轮传动装置、刹车装置、电动机、底座组成。绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系，两组内齿轮副装在卷筒体内，电动机的轴端装有套管齿轮直接伸入卷筒内，在绞车内部各转动处均采用滚动轴承。

产品参数

1、外层钢丝绳静张力：16kN

2、卷筒尺寸（直径×宽度）：φ310×400(mm)

3、外层钢丝绳绳速：1.399 m/s

4、钢丝绳直径：16mm

5、容绳量：400m

6、总减速比：32.5

7、电动机型号：YBJ25-4

功 率：25kW

转 速：1460r/min

电 压：380/660v

8、外型尺寸（长×宽×高）：1435×1217×1242(mm)

9、绞车重量（不包括电动机）：1187kg （包括电动机）：1370kg
