法兰旋启式止回阀H44H-16CH44H-25H44H-40_止回阀_阀门_机械/设备_供应

品牌远一阀门	有效期至长期有效	最后更新2021-04-28 14:40
浏览次数82

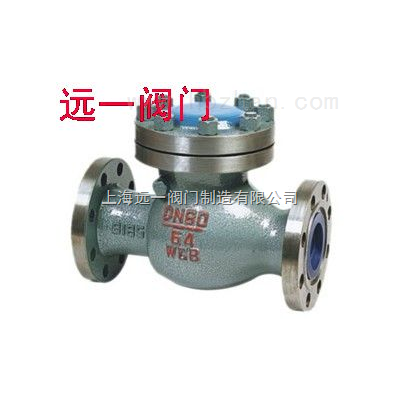

法兰旋启式止回阀H44H-16CH44H-25H44H-40

产品介绍：

H44H-16C/H44H-25/H44H-40/H44H-64/H44H-100/H44H-160法兰旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

主要零件材料：

零件名称	材料牌名
阀体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
销轴	2Crl3	2Crl3	1Cr18Ni9Ti	1Cr18Ni12MO2Ti
垫片	石墨缠绕垫片	石墨缠绕垫片	聚四氟乙稀缠绕垫片	聚四氟乙稀缠绕垫片

型号性能规范：

公称压力 PN（MPa）	壳体材料				试验压力（Mpa）
公称压力 PN（MPa）	WCB	ZGCr5Mo（C5）	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	强度试验	液体密封	气体密封
1.6	H44H-16C	H44Y-16I	H44W-16P	H44W-16R	2.4	1.8
2.5	H44H-25	H44Y-25I	H44W-25P	H44W-25R	3.8	2.8
4.0	H44H-40	H44Y-40I	H44W-40P	H44W-40R	6.0	4.4
6.4	H44H-64	H44Y-64I	H44W-64P	H44W-64R	9.6	7.1
10.0	H44H-100	H44Y-100I	H44W-100P	H44W-100R	15.0	11.0
适用温度	-29-425℃	≤550℃	-40-200℃	-40-200℃	超出温度范围，请订货时注明
适用介质	水蒸气、油品等	水蒸气、油品等	硝酸等	醋酸等	超出温度范围，请订货时注明

连接尺寸和外形尺寸：

型号	公称通径	尺寸（mm）
型号	公称通径	L	D	D1	D2	D6	b	Z-фd	D0	H
H44H-16C	40	200	145	110	85	-	16	4-ф18	160	150
	50	230	160	125	100	-	16	4-ф18	185	160
	65	290	180	145	120	-	18	4-ф18	215	175
	80	310	195	160	135	-	20	8-ф18	230	180
	100	350	215	180	155	-	20	8-ф18	260	210
	125	400	245	210	185	-	22	8-ф18	320	235
	150	480	280	240	210	-	24	8-ф23	350	250
	200	550	335	295	265	-	26	12-ф23	420	330
	250	650	405	355	320	-	30	12-ф25	480	380
	300	750	460	410	375	-	30	12-ф25	520	410
	350	850	520	4870	435	-	34	16-ф25	600	490
H44H-25	40	200	145	110	85	-	18	4-ф18	160	150
	50	230	160	125	100	-	20	4-ф18	185	160
	65	290	180	145	120	-	22	8-ф18	215	175
	80	310	195	160	135	-	22	8-ф18	235	185
	100	350	230	190	160	-	24	8-ф23	270	220
	125	400	270	220	188	-	28	8-ф25	340	248
	150	480	300	250	218	-	30	8-ф25	375	276
	200	550	360	310	278	-	34	12-ф25	435	350
	250	650	425	370	332	-	36	12-ф30	515	410
	300	750	485	430	390	-	40	6-ф30	550	430
	350	850	550	490	448	-	44	16-ф34	620	466
H44H-40	40	200	145	110	85	76	18	4-ф18	-	-
H44H-40	50	230	160	125	100	88	20	4-ф18	185	169

型号	公称通径	尺寸（mm）
型号	公称通径	L	D	D1	D2	D6	b	Z-фd	D0	H
H44H-40	65	290	180	145	120	110	22	8-ф18	215	175
	80	310	195	160	135	121	22	8-ф18	235	185
	100	350	230	190	160	150	24	8-ф23	270	220
	125	400	270	220	188	126	28	8-ф25	340	248
	150	480	300	250	218	204	30	8-ф25	375	270
	200	550	375	120	282	260	38	12-ф30	450	342
	250	650	445	385	345	313	42	12-ф34	525	401
	300	750	510	450	408	364	46	4-ф23	550	423
H44H-64	50	300	175	135	105	88	26	8-ф23	200	177
	65	340	200	160	130	110	28	8-ф23	225	197
	80	380	210	170	140	121	30	8-ф25	250	212
	100	430	250	200	168	150	32	8-ф30	315	248
	125	500	295	240	202	176	36	8-ф34	365	296
	150	550	340	280	240	204	38	12-ф34	410	330
	200	650	405	345	300	260	44	12-ф41	480	385
	250	775	470	400	352	313	48	16-ф41	565	445
	300	900	530	460	412	364	50	4-ф25	600	474
H44H-100	50	300	195	145	112	88	28	8-ф25	220	210
	65	340	220	170	138	110	32	8-ф25	240	227
	80	380	230	180	148	121	34	8-ф30	260	235
	100	430	265	210	172	150	38	8-ф34	330	274
	125	500	310	250	210	150	42	12-ф34	385	307
	150	550	350	290	250	204	46	12-ф34	425	347
	200	650	430	360	312	260	54	12-ф41	500	402
	250	775	500	430	382	313	60	12-ф41	565	432
