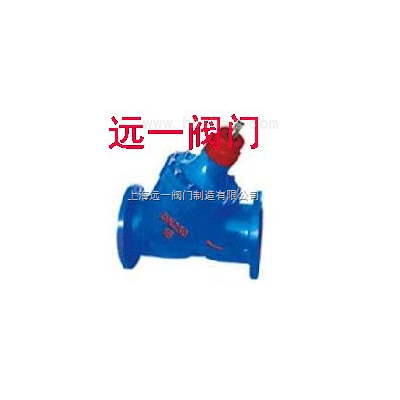

多功能三合一止回阀JHL41X/JHL42X-16
产品型号:JHL41X JHL42X
概述:
1 、用一个阀门 , 可以圆满地完成三种功能:无水锤止回阀、闸阀、平衡阀。
2 、泵停止运转时,弹簧力先合上阀瓣,因而防止水锤。
3 、通过调节开度,可以调节泵的输出量。
4 、装有指示器,可以用眼睛确认阀门的开启度。
5 、密封垫用橡胶制作,因而根本不会泄漏,可以吸收冲力。
6 、弹簧是用不锈钢制作,因而具有很强的耐蚀性。
7 、可节约水量的设备材料和费用,缩小安装空间。
8 、由于形状和结构高等成流线型,因而压降很小。
9 、由于起到旁道作用,所以其有回收出口侧管道内水的功能,而且在进口侧出现真空时,补充引水。
10 、水平管道,垂直管道上均可安装。
结构及工作原理:
三合一止回阀安装在一般建筑,公寓及工厂的供排水,冷暖水处理,及锅炉的冷凝水,二次供水管道的泵出口上,用来防止泵停止运转而引起的管道内的介质倒流。
公称通径
DN |
安装方式
|
阀长
L(mm) |
法兰直径
(mm) |
开启高度
H(mm) |
螺栓孔中心距
(mm) |
螺栓孔数*直径
|
重量
kg |
50
|
法兰连接
|
230
|
160
|
210
|
125
|
4*18
|
16
|
65
|
法兰连接
|
290
|
180
|
250
|
145
|
4*18
|
24
|
80
|
法兰连接
|
310
|
195
|
290
|
160
|
8*18
|
35
|
100
|
法兰连接
|
350
|
215
|
320
|
180
|
8*18
|
50
|
125
|
法兰连接
|
400
|
245
|
380
|
210
|
8*18
|
72
|
150
|
法兰连接
|
480
|
280
|
420
|
240
|
8*23
|
98
|
200
|
法兰连接
|
550
|
335
|
500
|
195
|
12*23
|
150
|
250
|
法兰连接
|
620
|
405
|
680
|
355
|
12*25
|
230
|
300
|
法兰连接
|
700
|
460
|
730
|
410
|
12*25
|
390
|
350
|
法兰连接
|
787
|
520
|
830
|
470
|
16*25
|
500
|
