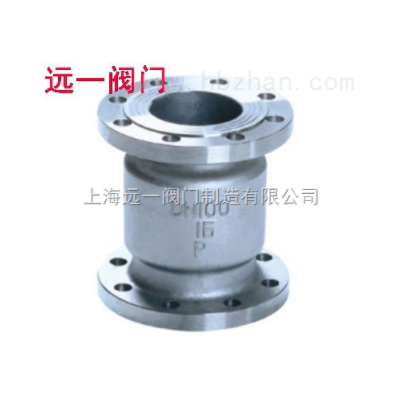

不锈钢立式止回阀H42W-16P/R/RL

不锈钢立式止回阀概述:

H42W-16P/H42W-25P/H42W-40P/R/RL不锈钢立式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

性能规范：

技术参数		压力等级
技术参数		16	20	25	32	35	40	45	50	60	70
工作压力（Mpa）		≤16	≤20	≤25	≤32	≤35	≤40	≤45	≤50	≤60	≤70
试验压力（M）	强度	24	30	37.5	48	52.5	60	67.5	75	90	105
试验压力（M）	密封	17.6	22	27.5	35.2	38.5	44	49.5	55	66	77
介质		水、油、硝酸等
温度		≤120℃

主要零部件材质:

零件名称	材质
零件名称	C	P	P3	P8	R	R3	R8	R1	R2
阀体	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相不锈钢
阀盖	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相不锈钢
阀瓣	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相不锈钢
摇杆	2Cr13	1Cr18 Ni9	304L	304	1Cr18Ni 12Mo2Ti	316L	316	1.4529	双相不锈钢
适用介质	水、气、油	硝酸类			醋酸类			含有氯离子的介质
适用温度	-29～425℃	-29～540℃

主要外形尺寸：

型号	公称通径 DN（mm）	尺寸（mm）
		L			D	D1	D2	b	f	Z-Φ
		系列1	系列2	系列3	D	D1	D2	b	f	Z-Φ
H42W-25P H42W-25R	15	-	85	85	95	65	45	16	-	4-Φ14
	20	-	95	95	105	75	55	16	-	4-Φ14
	25	-	100	105	115	85	65	16	-	4-Φ14
	32	-	105	150	135	100	78	16	-	4-Φ14
	40	-	115	160	145	110	88	18	-	4-Φ14
	50	140	125	170	160	125	100	20	3	4-Φ14
	65	160	145	180	180	145	120	22	3	8-Φ18
	80	185	155	200	195	160	135	22	3	8-Φ18
	100	210	210	210	230	190	160	24	3	8-Φ23
	125	-	275	275	275	220	188	28	3	8-Φ25
	150	300	225	300	300	250	218	30	3	8-Φ25
	200	380	380	380	360	310	278	34	3	12-Φ25
