一、抽气止回阀产品介绍：

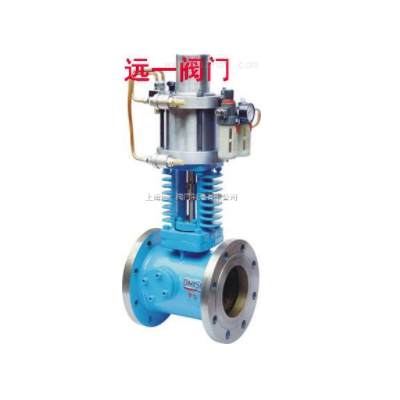

CKH643H/CKH743H抽气止回阀又名快关逆止阀或快关阀，本阀门主要用于紧急止回和电厂汽轮机管路系统，在汽轮机突然失压的情况下，能在0.5～1秒以内关闭，防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。

二、特点：

阀瓣采用大角度斜置，缩短启闭行程，并有气（液）压助关，实现快速关闭。大偏心金属密封结构，加上阀瓣受气（液）压助关推力，达到截止、止回的目的。三维偏心密封结构，开启密封即分离，关闭接触即密封。

三、型号编制：

阀门材料：C铸钢、P不锈钢、I合金钢

公称压力：PN25=2.5Mpa

密封材料：H不锈钢、W本体不锈钢、Y焊硬合金

结构形式：3斜板式

连接方式：4法兰

助关方式：6气动、7液动

阀门类别：止回阀

功能代号：CK快速关闭

四、性能规范：

五、主要部件材料：

六、工作原理：

1、正常状态：

电磁铁得电，高压油经三位四通阀进入液压锁内，同时打开二只液控单向阀进入抽汽快关门的动作油缸的有杆腔，使快关门打开，动作油缸的无杆腔通过已打开的液控单向阀经三位四通阀回油。电磁铁失电（延时继电器控制）液压锁自动关闭，保持油缸内的压力。

2、事故状态：

事故电信号使电磁铁得电，三位四通阀动作，动作油缸的有杆腔切换到回油，同时动作油缸的无杆腔进高压油，使快关门动作。电磁铁失电（延时继电器控制）液压锁自动关闭，保持油缸内的压力，电磁铁断电后，电路自锁，手动复位（手动、自动可切换）。

七、安装和保养：

在安装前要清洗阀门内腔的污垢与灰尘，以确保使用效果。

本阀安装方向依介质流向与阀体箭头*,法兰尺寸GB9113标准。

管道进行强度试验时，应将阀门打开。

产品出厂前经严格试验合格，请勿随意拧动产品各部位的部件。

阀门如长时间库存时，应注意保存在干燥的仓库内，并定期做好防锈工作。

八、调试：

压力油由集成块（图2）P口进入（接口为3/4管螺纹），T口为回油口。接好油管后，压力油加压到额定压力（0.8～1.0Mpa）通入电磁阀控制电源（220V直流）即可控制阀门开启或关闭。如出现开闭与控制不吻合，调换电磁阀两端控制线即可。

九、故障及排除方法：

十、注意事项：

打开阀门时，阀门进口压力必须大于或等于出口压力，否责阀门无法开启。
