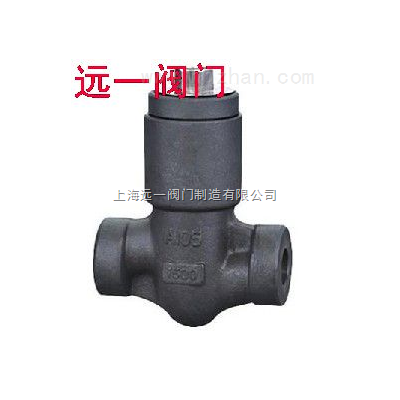

自密封锻钢止回阀H61W/H/Y-900LB/1500LB
自密封锻钢止回阀设计结构与说明特征:
H61W/H/Y-900LB/1500LB/2500LB自密封锻钢止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598,标记按MSS-SP-25。
采用以下结构:
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端(NPT)符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。
标准材质明细表:
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
typeAl05 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
l |
阀体 Body |
A105 |
A182 F22 |
Al82 F304(L) |
A182 F31 6(L) |
2 |
升降式阀瓣 |
A276420 |
A276 304 |
A276 304(L) |
A276 316(L) |
3 |
自密封座 |
A105 |
F22 |
Al 82 F304(L) |
F316(L) |
4 |
密封环 |
08F |
08F |
A276 304L |
A276 316L |
5 |
阀盖 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
6 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
适用温度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~1 80℃ |
尺寸(mm)和重量(kg)
NPS |
1/2″ |
3/4″ |
1″ |
1 1/4 |
1 1/2 |
2″ |
|
L |
900~1500Lb |
140 |
140 |
140 |
178 |
1 78 |
21 6 |
2500Lb |
186 |
186 |
1 86 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900~1500Lb |
7.5 |
7.0 |
6.8 |
18.5 |
18.1 |
20.3 |
2500Lb |
9.0 |
7.6 |
8.4 |
19.5 |
20.1 |
21.8 |
注意:客户需求的其他材质也可采用。密封面材料配对由客户内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢
