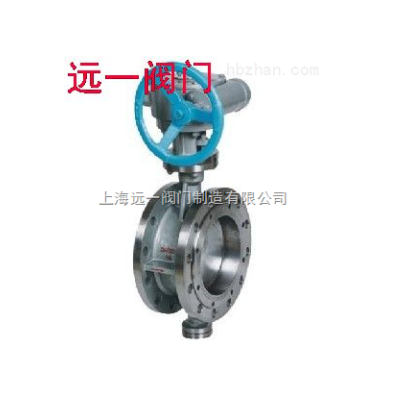

金属硬密封蝶阀D343H-10C/D343H-16C/25

金属硬密封蝶阀产品用途：
D343H-10C/D343H-16C/D343H-25金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

金属硬密封蝶阀产品特点：
1、采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

执行标准：
设计规范：GB/T 12238
结构长度：GB/T 12221
法兰连接：GB/T 9113
试验与检验：GB/T 13927
产品标识：GB/T 12220
性能参数：
型号D343H-10
D343H-16
D343H-25
D343H-40D343H-10P
D343H-16P
D343H-25P
D343H-40PD343H-10R
D343H-16R
D343H-25R
D343H-40R
工作压力（MPa）1.0~4.0
适用温度（℃）≤425≤200
适用介质水、油或非腐蚀性介质硝酸类介质醋酸类介质
材料阀体、蝶板WCBCF8/304CF3M/316L
阀杆2Cr13304316L
阀体密封面堆焊 507--
蝶板密封面304＋柔性石墨304＋PTFE304＋PTFE
填料柔性石墨PTFEPTFE

D3/6/43H-40C.P.R.V系列法兰式弹性金属金属硬密封蝶阀主要外形和连接尺寸：
公称通径结构长度
（标准值）外形尺寸（参考值）连接尺寸（标准值）
LHD343HD643HD943HPN4.0MPa
毫米英寸短长H1A1B1H2A2B2H3A3B3DD1Z-d
502108150112350180200 5302502551651254-18
652 1/2112170115370180200625355925502502551851458-18
803114180120380180200625355925652502552001608-18
1004127190138420180200645355926002502552351908-22
12551402001644601802006755501386402502552702208-26
15061402101755552702807155501387053003153002508-26
200815223020860527028080055013877530031537532012-30
2501016525024368027028085055013894530031545038512-33
30012178270283800380420925450220107030031551545016-33
350141902903108303804201035450220114030031558051016-36
40062163103509154504701070650280121030031566058516-39
45082223303809604804901190650280133557571468561020-39
500202293504101020480490 1415575714755670
