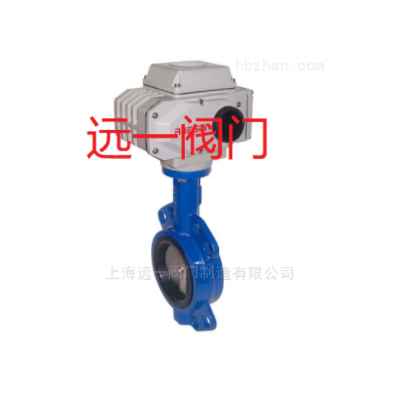

电动双位蝶阀D971X-10C/D971X-16C
电动双位蝶阀产品概述:
D971X/J-10C/16C电动双位蝶阀(电动开关型蝶阀)是我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
特点:
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。 2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。 3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。 4、蝶板采用框架结构,强度高,过流面积大,流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。 6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。 7、本阀结构独特,操作灵活,省力,方便。
主要结束参数:
公称通经DN(mm) | 50~2000 | 50~1600 | |
公称药理PN(MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 |
主要零部件材料:
零件名称 | 材料 |
阀体 | HT250 WCB SUS304 |
蝶板 | 球墨铸铁镀镍磷 不锈钢304、316 |
阀轴 | 2Cr13 SUS304 |
密封圈 |
NBR、EPDM 、VITON、PTFE |
执行标准:
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
D971X/J-10C/16C(电动开关型蝶阀)主要外形连接尺寸 单位:mm
DN | E | H | H1 | A | B | ФD | ||
0.6MPa | 1.0MPa | 1.6MPa | ||||||
50 | 43 | 77 | 443 | 125 | 125 | 88 | 99 | 99 |
65 | 46 | 85 | 463 | 125 | 125 | 108 | 118 | 118 |
80 | 46 | 95 | 483 | 125 | 125 | 124 | 132 | 132 |
100 | 52 | 105 | 498 | 125 | 125 | 144 | 156 | 156 |
125 | 56 | 129 | 682 | 325 | 245 | 174 | 184 | 184 |
150 | 56 | 132 | 736 | 325 | 245 | 199 | 211 | 211 |
200 | 60 | 165 | 800 | 325 | 245 | 254 | 266 | 266 |
250 | 68 | 197 | 895 | 363 | 313 | 309 | 319 | 319 |
300 | 78 | 234 | 956 | 363 | 313 | 363 | 370 | 370 |
350 | 78 | 283 | 1029 | 363 | 313 | 413 | 429 | 429 |
400 | 102 | 325 | 1103 | 363 | 313 | 463 | 480 | 480 |
450 | 114 | 369 | 1186 | 465 | 469 | 518 | 530 | 548 |
500 | 127 | 404 | 1280 | 546 | 431 | 568 | 582 | 609 |
600 | 154 | 470 | 1321 | 546 | 556 | 667 | 682 | 720 |
700 | 165 | 503 | 1431 | 546 | 556 | 772 | 794 | 794 |
800 | 190 | 571 | 1542 | 546 | 556 | 878 | 901 | 901 |
900 | 203 | 621 | 1800 | 617 | 706 | 978 | 1001 | 1001 |
1000 | 216 | 702 | 2363 | 632 | 706 | 1078 | 1112 | 1112 |
1200 | 254 | 818 | 2583 | 632 | 706 | 1295 | 1328 | 1328 |
