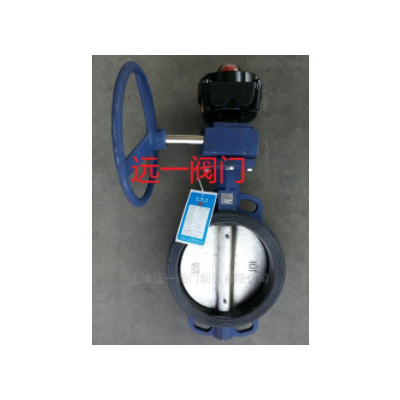

手动防爆信号蝶阀FXD371X-16

一、产品概述

FXD371X-10/FXD371X-16中线型对夹防爆信号蝶阀是我厂引进国外先进技术而自行开发的中线型蝶阀，它具有结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。

产品概述：

D971X/J-10/16电动衬胶蝶阀是我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。 2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。 4、蝶板采用框架结构，强度高，过流面积大，流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。 6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。 7、本阀结构独特，操作灵活，省力，方便。

二、主要技术参数

公称通经	公称压力	工作温度	密封试验	强度试验	适用介质
DN50～400mm	1.0/1.6/2.5MPa	-10℃～-80℃	1.1倍公称压力	1.5倍公称压力	水、油、气

三、主要零件材料

序号	零件名称	材质	序号	零件名称	材质
1	阀体	铸铁，球铁，铸钢	7	密封圈	NBR。EPDM
2	阀轴	SUS410/SUS316	8	圆垫片	SUS316/黄铜
3	蝶板	球铁喷塑，不锈钢	9	对开环	SUS316/黄铜
4	阀座	EPDM，PTEE	10	挡圈	弹簧钢
5	衬套	青铜，聚四氟乙烯

四、FXD371X-10/16消防信号蝶阀主要外形连接尺寸单位:mm

DN	50	65	80	100	125	150	200	250	300	350	400
L	43	46	46	52	56	56	60	68	68	78	102
