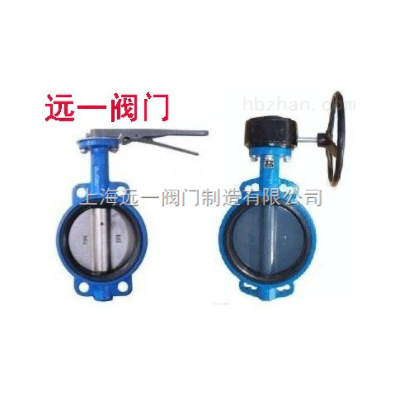

对夹中线蜗轮无销蝶阀YQDW371X-10Q/16Q
一、YQDW371X-10Q/16Q对夹中线蜗轮无销蝶阀产品概述:
YQDW371X-10Q/16Q对夹中线蜗轮无销蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,驱动方式为:手柄、蜗轮传动、气动、电动、液动。整个蝶板与阀门在360°圆周内同心(中线)具有双向密封功能。阀座和阀体内衬一体化,适用于各种不同的腐蚀性介质,作管路启闭或调节以达到控制要求。被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
二、特点:
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。
三、参数:
公称通经DN(mm)
|
50~2000
|
50~1600
|
|
公称药理PN(MPa)
|
0.6
|
1.0
|
1.6
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
适用温度
|
橡胶:-40℃~90℃氟橡胶:-20℃~200℃
|
||
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
||
泄漏率
|
符合GB/T13927-92标准
|
||
驱动方式
|
蜗轮传动、电动、气动、液动
|
四、主要零部件材料:
零件名称
|
材料
|
阀体
|
WCB、QT450-10、HT200、HT250
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
阀轴
|
2Cr13
|
密封圈
|
耐油橡胶
|
填料
|
柔性石墨
|
五、执行标准:
制造标准
|
GB/T 122387-89
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
结构长度标准
|
GB12221-89
|
检验标准
|
GB/T 13927-92
|
六、主要外形连接尺寸:
DN | E | H | H1 | A | B | ФD | ||
0.6MPa | 1.0MPa | 1.6MPa | ||||||
50 | 43 | 77 | 443 | 125 | 125 | 88 | 99 | 99 |
65 | 46 | 85 | 463 | 125 | 125 | 108 | 118 | 118 |
80 | 46 | 95 | 483 | 125 | 125 | 124 | 132 | 132 |
100 | 52 | 105 | 498 | 125 | 125 | 144 | 156 | 156 |
125 | 56 | 129 | 682 | 325 | 245 | 174 | 184 | 184 |
150 | 56 | 132 | 736 | 325 | 245 | 199 | 211 | 211 |
200 | 60 | 165 | 800 | 325 | 245 | 254 | 266 | 266 |
250 | 68 | 197 | 895 | 363 | 313 | 309 | 319 | 319 |
300 | 78 | 234 | 956 | 363 | 313 | 363 | 370 | 370 |
350 | 78 | 283 | 1029 | 363 | 313 | 413 | 429 | 429 |
400 | 102 | 325 | 1103 | 363 | 313 | 463 | 480 | 480 |
450 | 114 | 369 | 1186 | 465 | 469 | 518 | 530 | 548 |
500 | 127 | 404 | 1280 | 546 | 431 | 568 | 582 | 609 |
600 | 154 | 470 | 1321 | 546 | 556 | 667 | 682 | 720 |
700 | 165 | 503 | 1431 | 546 | 556 | 772 | 794 | 794 |
800 | 190 | 571 | 1542 | 546 | 556 | 878 | 901 | 901 |
900 | 203 | 621 | 1800 | 617 | 706 | 978 | 1001 | 1001 |
1000 | 216 | 702 | 2363 | 632 | 706 | 1078 | 1112 | 1112 |
1200 | 254 | 818 | 2583 | 632 | 706 | 1295 | 1328 | 1328 |
