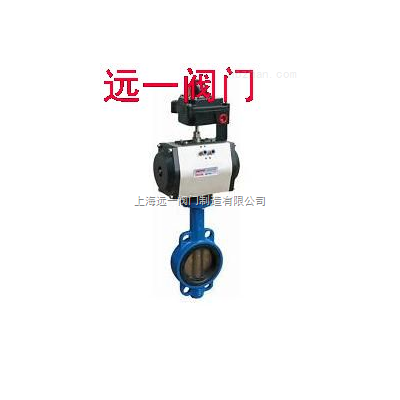

调节型气动蝶阀TJD671X/J-10/16

调节型气动衬胶蝶阀说明:

调节型气动衬胶蝶阀TJD671X/J-10/16为中线型蝶阀,连接方式:法兰式、对夹式,材质为铸铁、球墨铸铁、铸钢、碳钢、不锈钢。整个蝶板与阀门在360°圆周内同心(中线)具有双向密封功能。阀座和阀体内衬一体化,适用于各种不同的腐蚀性介质,作管路启闭或调节以达到控制要求。气动衬胶蝶阀是采用高精度气动活塞式执行器与中线密封蝶阀组成,气动衬胶蝶阀不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套,广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。

调节型气动衬胶蝶阀产品特点:

(1)尼龙涂层与环氧树脂涂层相结合,符合环保要求。
(2)阀板特有设计,流量系数大,流阻小。在额定压力下,实现零泄漏。
(3)采用半轴无销连接,结构简单紧凑,维修拆卸极为方便,迅速(可现场拆装),蝶板有自动对中功能,实现了蝶板与阀座过盈配合。
(4)阀杆密封圈起双向密封作用,避免介质外流,防止外来物质侵入,做到整阀零外漏。
(5)蝶阀具有良好的切断和调节性能,能达到气泡级密封,启闭力矩小,使用寿命长等特点。

调节型气动衬胶蝶阀产品型号/技术参数:

阀类 传动方式 连结形式 结构形式 密封面 公称压力(MPa) 阀体材料
蝶阀 6-气动
6s-气动带手动
对夹-7
法兰-4
中线型 橡胶基型-X
氟基型-Fx
1.0
1.6
2.5
HT250-Q
WCB-C
ZG1Cr18
Ni9Ti-P
产品型号 D671X—□Q
D671Fs—□Q
D671X—□C
D671Fs—□C
D671X—□P
D671Fs—□P
公称通径DN(mm) 40~1200
衬橡胶材料 天然橡胶(Q级) 橡胶(NBR) 三元乙丙橡胶(FPDM) 食用橡胶 硅橡胶
适用温度/℃ -20~85、
-29~135(短时)
-20~110、
-23~130短时)
-29~110、
-40~150(短时)
-10~100 -70~100
适用介质 净化水无机
盐、污水、
无水稀酸类
油品、废
气、废液等
氢氧化钠、油
品、40%硼水、
5%~15%硝酸等
食品、
医药
食品、轻
工、油品
阀体衬氟材料
使用温度/℃
适用介质
聚四氟乙烯
PTFE(F4)
-200~180
强酸、强碱、强氧化剂
聚全氟乙丙
烯FEP(F46)
-85~150
有机溶剂、稀或浓无机酸、碱酮、芳烃、氯化烃
聚三氟乙烯
PCTEF(F3)
-195~120
各种有机溶剂,无机腐蚀(氧化性酸类)
控制型式 单电控/双电控(单电控须注明阀开或阀关)
手动操作 气源故障阀即 阀开/阀关



工作介质 净化压缩空气
工作温度/℃ -5~55低于5°需要特殊除水处理



控制箱 24VDC 104mA 220VAC 36.4mA
回信器 220VAC 0.5A
防爆软管 耐压2.0MPa 围转360°
执行器 型号 GT系列、HY系列、AW系列、ZSH系列等
气源压力 0.4~0.7MPa

调节型气动衬胶蝶阀安装尺寸表:

公称通DN(mm) 尺 寸(mm) 执行器型号
L D D1 H1 Z-φd
50 43 165 125 82 4-18 可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求)
65 46 185 145 95 4-18
80 46 200 160 101 8-18
100 52 220 180 123 8-18
125 56 250 210 136 8-18
150 56 285 240 150 8-22
200 60 340 295 180 8-22
250 68 395 335 210 12-22
300 78 445 400 245 12-22
350 78 505 460 280 16-22
400 102 565 515 305 16-22
450 114 615 565 365 20-26
500 127 670 620 372 20-26
600 154 780 725 458 20-30
