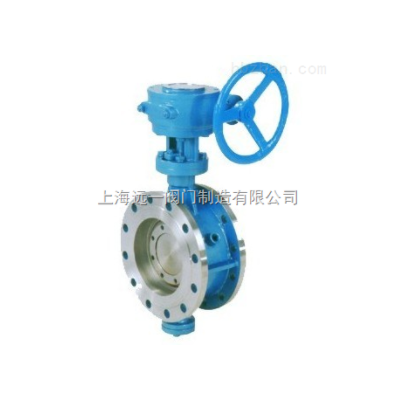

保温蝶阀BD341H-10C/16C/25/40C
一、法兰式保温蝶阀说明:
BD341H-10/16/25/40C/P/R法兰式保温蝶阀/法兰式硬密封/法兰式多层次硬密封具有良好的保温保冷特性,材质为铸钢、碳钢、不锈钢、铬钼钢等,驱动方式为手动、蜗轮传动、气动、电动、液动。且阀门的通径和管径一至,介质呈直线流动,阻力小,容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计,更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的zui高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
二、法兰式尺寸:
公称通径DN(mm)结构长度(标准值)外形尺寸(参考值)连接尺寸(标准值)参考重量D1343H
LHBDd343HBDd643HBDd943HPN0.6MPaPN1.6MPa
毫米mm英寸inch短Brief长longH1A1B1H2A2B2H3A3B3DD1Z-dDD1Z-d
502108150112350180200625245725302502551401104-141651254-1817
6521/2112170115370180200625245725302502551601304-141851454-1820
803114180120380180200645245725652502551901504-182001608-1823
1004127190138420180200675355926002502552101704-182201808-1825
1255140200164460180200715355926402502552402008-182502108-1840
1506140210175555270280800355927053003152652258-182852408-2247
20081522302007604004258502501707753003153202808-183402958-2260
2501016525024383040042592525017094530031537533512--2295
300121782702508954505601035450220107030031544039512-2244540012-22124
350141902902809504505601070450220114030031549044512-2250546016-22181
4001621631030511905355801190450220121030031554049516-2256551516-26260
4501822233035012555355801250650280133557571459555016-2261556520-26338
50020229350380130553855801290650280141557571464560020-2267062020-26360
6002426739044513405706601455850380160565681075570520-2678072520-30540
7002829243048015207505501585850380184465681086081024-2689584024-30580
80032318470530171075055017001250380204065681097592024-3010159502433845
9003633051058018107505501965125038022557858631075102024-301115105028-331050
10004041055065019609007502015125038023807858631175112028-301230116028-361500
120048470630760225010009252250125038026407858631405134032-331455138032-392000
14005653071085024351000925---2886--1630156036-361675159036-423000
160064600790103027801000925---3456--1830176040-361915182040-484700
180072670870123030201100980---3420--2045197044-392115202044-486500
200080760950135032701100980---3685--2265218048-422325223048-488700
BD341H-10/16/25/40C/P/R法兰式保温蝶阀/法兰式硬密封/法兰式多层次硬密封具有良好的保温保冷特性,材质为铸钢、碳钢、不锈钢、铬钼钢等,驱动方式为手动、蜗轮传动、气动、电动、液动。且阀门的通径和管径一至,介质呈直线流动,阻力小,容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计,更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的zui高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
