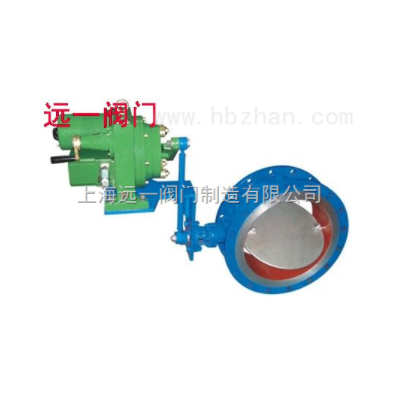

电动调节蝶阀ZAJW-0.6

概述:

ZAJW型电动调节蝶阀由DKJ角行程电动执行机构和蝶阀组成,它与电动单元组合仪表配合使用。表有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。

规格与技术参数:

公称通径mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 1000 1200 1400 1600 1800 1900 2000
额定流量系数kv 85 225 340 500 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 34000 49000 66600 87000 110000 123000 136000
配用电动执行机构型号 DKJ
公称压力(MPa) 0.6
介质温度℃ 常温-20℃~+200(铸铁),-40~+450(铸钢),中温-40~+450(铸不锈钢)
转角范围 平行闸板0~700,倾斜阀板0~600
流量特性 近似百分比
接管法兰 按JB78-59中对夹式法兰连接
动作时间 25
阀体材质 Ht200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti

执行机构主要技术参数:

型号 DJK-110 DJK-210 DJK-310 DJK-410 DJK-510
输入信号 DC0~10mA,DC4-20mA
输入电阻Ω 200
输出转角0 0~90
输出力矩N.m 40 100 250 600 1600
电源 220V,50Hz

主要技术性能指标:

项目 指标值
基本误差% ±8.0
回差% 6.0
死区% 5.0
额定行程偏差% 4.0
允许泄漏量L/H 平行阀板:2×10-2×额定容量,倾斜滑板:5×10-3×阀的额定流量

允许压差与执行机构选型:





mm
配用执行机构
DJK-110 DJK-210 DJK-310 DJK-410 DJK-510 DJK-610
00 700 00 700 00 700 00 700 00 700 00 700
50 28.1 1.948
80 11.0 0.488
100 7.127 0.252
125 3.19 0.128 8.08 0.325
150 2.21 0.075 5.60 0.189
200 0.983 0.031 2.512 0.079
250         4.05 0.103
300         2.33 0.059
350         1.75 0.037
400             2.648 0.060
450             2.120 0.042
500             1.718 0.031
600             0.927 0.0178
700             0.682 0.0098
800                 1.14 0.020
1000                 0.619 0.0103
1200                     0.504 0.016
1400                     0.371 0.0106
1600                     0.251 0.0076
1800                     0.177 0.005
1900                     0.151 0.0042
2000                     0.129 0.0036

外形尺寸:

公称
通径
D D1 A e b L L1 L2 L3 H1 H2 H3 n-d 配执行机构
50   110 245 30   60 92 139 357 55 299 270 4-14 DKJ-210
80 125 150 245 30   60 92 139 357 62.5 299 270 4-18 DKJ-210
100 145 175 245 30 12S 60 102 149 357 72.5 299 270 4-18 DKJ-210
125 175 200 245 30 12 60 117 168 357 87.5 299 270 8-18 DKJ-210
150 200 225 245 30 12 60 130 181 357 100 299 270 8-18 DKJ-210
200 255 280 245 30 12 70 172 221 357 127.5 299 270 8-18 DKJ-210
250 310 335 300 36 14 70 197 258 507 155 340 298 12-18 DKJ-310
300 362 395 300 36 14 80 227 283 507 181 340 298 12-23 DKJ-310
350 412 445 300 36 14 80 252 290 507 206 340 298 12-23 DKJ-310
40 462 495 365 45 16 100 296 348 529 231 400 381 16-23 DKJ-410
450 518 550 365 45 16 100 321 371 529 259 400 381 16-23 DKJ-410
500 558 600 365 45 16 100 346 396 529 284 400 381 16-23 DKJ-410
600 755 706 365 45 30 150 480 418 530 377.5 863 482 20-25 DKJ-410
700 860 810 365 45 32 150 530 531 530 430 863 482 24-25 DKJ-410
800 975 920 420 51 34 200 595 586 681 487.5 917 480 24-30 DKJ-410
1000 1175 1120 420 51 36 200 735 721 681 587.5 917 480 28-30 DKJ-510
1200 1400 1340   60 45 250 906 980         32-34 DKJ-510
1400 1575 1520   60 25 300 965 1012         36-30 DKJ-610
1600 1785 1730   60 25 350 1065 1112         40-30 DKJ-610
1800                           DKJ-610
1900 2100 2020   60 25 350 1217 1315         44-30 DKJ-610
2000       60                   DKJ-610

订货须知:

订货时请注明:

1、产品型号 2、公称通径、压力 3、输入信号 4、阀体和阀内组件材料 5、转角范围 6、作用方式 7、介质温度 8、输入信号 9、附件
