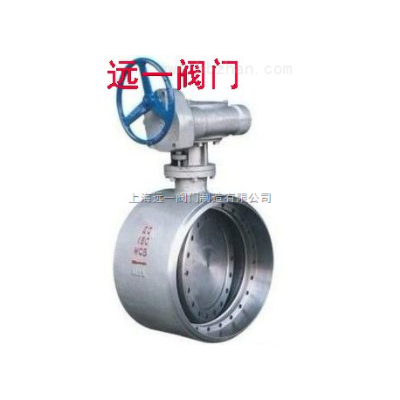

焊接式硬密封蝶阀D363H-10C/16C

一、产品概述:

焊接式硬密封蝶阀远一引进国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、特点：

１、采用三偏心蝶阀堪称*过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。

２、由于采用焊接结构，使阀门与管道平面达到*性的零泄漏。

３、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。

三、主要性禽鏊参数：

公称通径	DN（mm）	100～1400
公称压力	PN（MPa）	1.0	1.6	2.5	4.0
试验压力 Ps（MPa）	强度试验	1.5	2.4	3.75	6.0
	密封试验	1.1	1.76	2.75	4.4
	气密封试验	O．5～0.8 MPa
适用介质	水、油品、蒸汽、煤气、酸、碱等
适用温度	-196℃～≤600℃

四、主要零部件材料：

名称	材料
阀体	碳钢、不锈钢、铬钼钒钢
阀板	碳钢、不锈钢、铬钼钒钢
阀杆	2Cr13不锈钢、铬钼钒钢
密封圈	不锈钢、软硬层叠式金属片
阀座	不锈钢、堆司太立等硬质合金
填料	柔性石墨

五、D363H、D663H、D963H连接尺寸：

通径		主要尺寸			1．OMPa	1.6MPa	2.5MPa	4.0MPa
mm	inch	L	H	H 7	D	D	D	D
100	4	190	115	255	112	112	114	116
125	5	200	130	295	138	138	140	142
150	6	210	145	310	162	164	166	168
200	8	230	175	380	212	214	216	219
250	10	250	210	400	263	265	267	271
300	12	270	235	460	314	316	318	322
350	14	290	270	510	364	367	370	374
400	16	310	300	545	415	418	421	426
450	18	330	330	620	466	469	472	477
500	20	350	370	650	516	519	522	528
600	24	390	430	680	617	620	525	632
700	28	430	470	780	719	722	728	835
800	32	470	530	860	820	823	830	841
900	36	510	580	900	92	924	931	945
1000	40	550	650	980	1022	1026	1034	1048
1200	48	630	765	1100	1222	1229	1240	1257

注：工作温度在 -196 ℃ 时采用长颈结构， H1可以根据用户需求决定，并在型号前加 “ D ” 。
