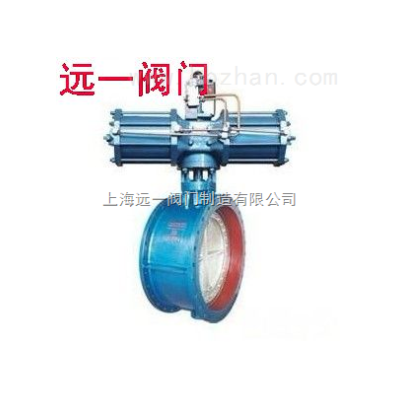

气动快速煤气切断阀KD647X-1
结构特点及用途:
KD647X-1气动快速煤气切断阀是在吸收国内外先进技术的基础上,根据用户的实际工况而设计的新一代快速切断蝶阀。其特点(1)采用橡胶密封圈,密封性能好,无泄漏;(2)采用双偏心锥形密封结构,采用越大越紧的密封机构及密封副磨损自动补尝功能:(3)采用双作用气缸推动,启闭力矩大、动作速度快,阀门启闭迅速,流阻损失小。(4)气缸采用缓冲设计,提高了使用寿命;气缸上装有消声器,以减小噪音对环境的污染。适用于高炉煤气、转炉煤气等可燃性气体管道中要求快速切断场合。
主要性能:
公称压力:0.10MPa
强度试验压力:0.15MPa
密封试验压力:0.11MPa
适用温度:≤200℃
适用介质:加热炉煤气、高炉煤气、转炉煤气等
单程启闭时间:DN≤1200,S≤2秒;DN≥1400,S≤3.5秒
要主零件材料:
零件名称 |
阀体、蝶板 |
密封圈 |
阀座 |
填料 |
材料 |
碳钢 |
橡胶 |
不锈钢 |
石墨盘根、柔性石墨 |
气动装置、电磁阀技术性能
公称通径(mm) |
|
200-400 |
450-700 |
800-1200 |
1400-1600 |
1800-2000 |
2200-2400 |
气动装置参数 |
气源压力 |
0.5-0.7MPa |
|||||
耗气量 |
0.12 |
0.2 |
0.3 |
0.53 |
0.82 |
1.01 |
|
切断时间 |
1-2S |
2-3S |
3-4S |
4-6S |
5-7S |
6-8S |
|
电磁阀参数 |
型号 |
MVS2-15A-WY |
MVS2-20A-WY |
MVS2-15A-WY |
MVS2-25A-WY |
MVS2-25A-WY |
|
电源电压 |
220V.AC. 24V.DC |
||||||
气源压力 |
0.4-0.7MPa |
KD647X-1型主要外形及连接尺寸表
DN | D | D1 | b | n-φd | L | H | H1 | B1 | B2 | 进气口 | 参考重量 |
200 | 320 | 280 | 22 | 8-118 | 152 | 1240 | 250 | 480 | 480 | Rc1/2″ | 350 |
250 | 375 | 335 | 24 | 12-18 | 165 | 1300 | 275 | 480 | 480 | Rc1/2″ | 420 |
300 | 440 | 395 | 24 | 12-22 | 178 | 1380 | 300 | 650 | 650 | Rc1/2″ | 500 |
350 | 490 | 445 | 24 | 12-22 | 190 | 1440 | 326 | 650 | 650 | Rc1/2″ | 600 |
400 | 540 | 495 | 24 | 16-22 | 216 | 1500 | 350 | 650 | 650 | Rc1/2″ | 800 |
450 | 595 | 550 | 26 | 16-22 | 222 | 1550 | 375 | 780 | 400 | Rc3/4 | 1000 |
500 | 645 | 600 | 26 | 20-22 | 229 | 1600 | 410 | 780 | 400 | Rc3/4 | 1200 |
600 | 755 | 705 | 26 | 20-26 | 267 | 1700 | 460 | 780 | 400 | Rc3/4 | 1410 |
700 | 860 | 810 | 26 | 24-26 | 292 | 1800 | 510 | 950 | 500 | Rc3/4″ | 1550 |
800 | 975 | 920 | 26 | 24-30 | 318 | 1900 | 570 | 950 | 500 | Rc1″ | 1650 |
900 | 1075 | 1020 | 26 | 24-30 | 330 | 2010 | 630 | 950 | 950 | Rc1″ | 1825 |
1000 | 1175 | 1120 | 26 | 28-30 | 410 | 2130 | 680 | 950 | 950 | Rc1″ | 2130 |
1200 | 1375 | 1320 | 26 | 32-30 | 470 | 2350 | 780 | 950 | 950 | Rc1″ | 2520 |
KD647X-1型主要外形及连接尺寸表
DN |
D |
D1 |
b |
L |
L1 |
L2 |
L3 |
H |
n-φd |
进气口 |
参考重量 |
1400 |
1575 |
1520 |
26 |
530 |
1010 |
1100 |
2700 |
1450 |
36-30 |
M33×2 |
3150 |
1600 |
1790 |
1730 |
26 |
600 |
1010 |
1010 |
2800 |
1450 |
40-30 |
M33×2 |
3870 |
1800 |
1990 |
1930 |
26 |
670 |
1090 |
1090 |
3000 |
1450 |
44-30 |
M39×2 |
5640 |
2000 |
2190 |
2130 |
26 |
760 |
1090 |
1090 |
3200 |
1450 |
48-30 |
M39×2 |
7320 |
2200 |
2405 |
2340 |
28 |
760 |
1240 |
1540 |
3500 |
1650 |
52-33 |
M39×2 |
9300 |
2400 |
2606 |
2540 |
28 |
760 |
1240 |
1640 |
3600 |
1650 |
56-33 |
M39×2 |
10700 |
