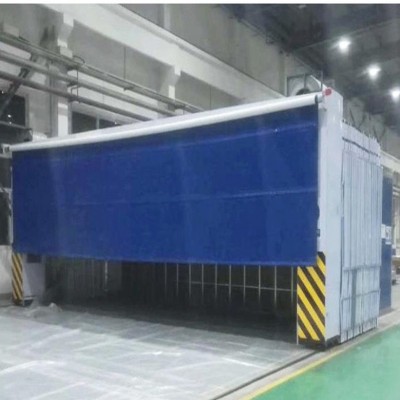

当大型工件由车间内行车吊运到涂装作业区后，伸缩棚在电机驱动下前移，到达预置后行程开关发出信号，驱动电机停止运行。然后开启照明及通风风机，进行 喷漆作业。喷漆完工后，关闭风机及照明系统，启动伸缩棚电机，伸缩棚后移，到达后退***位置后行程开关发出信号，电机停止移动，将现场清理整齐。

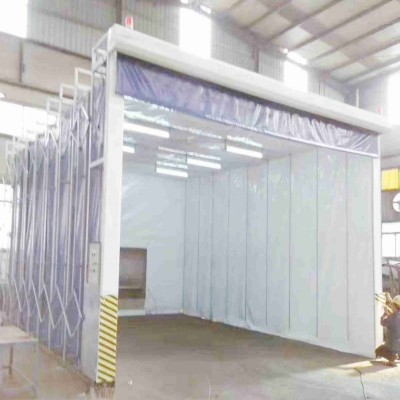

整个伸缩房由以下几部分构成：门框架、帆布支撑网、剪式伸缩机构、阻燃pvc帆布、驱动机构等部分组成。门框架采用工业型材制成，是驱动电机直接带动的部分，整个伸缩机构稳定运动的关键所在。大门框架上设置有开关按钮并行程开关，用以自动控制大门的伸缩。除去门框，其余部位就是帆布支撑网，是阻燃帆布安装连接的骨架，由多组型材骨架构成，并通过剪式伸缩机构将整个相对独立的骨架连接在一起，形成一个稳定的整体。在每两个帆布支撑网之间，采用剪式伸缩机构相连，其结构尺寸决定了伸缩量，同时为了***上下都能同时实现伸缩动作，在每侧上下各布置一套剪式伸缩机构，两者之间通过连杆形成一个同步运动机构。在整个网架之间采用工业阻燃pvc帆布，这是形成相对封闭作业间的“墙板”，也是***空气有序流动的“房体”。安装时每两个支撑网采用一块工业帆布。在喷漆室的大门上安驱动部分。驱动部分采用减速电机，传动到多节长轴上，再由长轴两端链轮同步传动到两侧主动轮上。整个驱动前进、后退采用三级保护：双向两级行程保护轨道终端设置限位车挡；门柱上边有控制盒，操作方便。
