智慧线路架空输电线路弧垂在线监测预警装置

线路弧垂在线监测预警装置

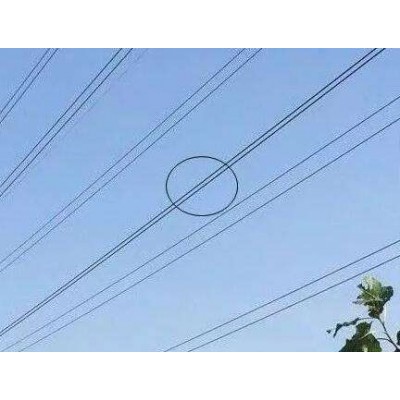

电网设施的稳定性对于供电系统的稳定性两者是属于共同的，架空输电线路出现的弧垂现象是非常正常的，因为架空输电线路搭载在输电铁塔上如果是绷直的，需要的拉力是非常强的，难以支撑得住电力铁塔的稳固性，容易发生坍塌，但是弧垂的低点超过阈值时，又会对输电铁塔造成影响，因为力的作用是相互的，所以我司推出了一款型号为TLKS-PMG-HC的线路弧垂在线监测预警装置应对弧垂现象的实时监测。

工作原理

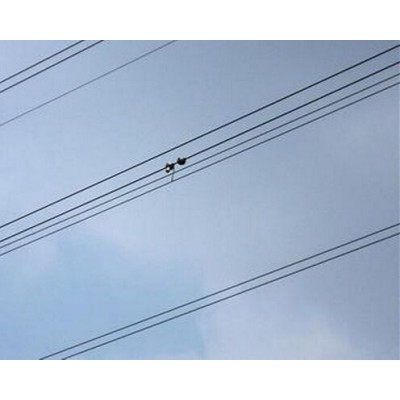

线路弧垂在线监测预警装置是针对大跨越、跨河流、弧垂点低的输电线路而设计的线路弧垂在线监测预警装置, 本装置主要通过前端装置的弧垂传感器实时监测线路弧垂z低点对地面垂直距离的参数,将监测到的数据通过4G/GPRS/MIF/OPGW光纤网络实时传送至监控中心。本监控装置系我司自主研发、生产,严格遵循国家电网、南方电网相关《输电线路状态监测装置通用技术规范》, 拥有大量在线使用工程案。

主要功能

l 能传感、采集导线距离地面z小距离、线夹出口处导线切线方向与水平方向的夹角、导线弧垂, 并将测量和计算结果通过通信网络传输到状态监测代理或状态监测主站

l 具备自动采集功能,按设定时间间隔自动采集导线距离地面距离和线夹出口处导线切线方向与水平方向的夹角、导线弧垂，z小采 集间隔宜大于5分钟,z大采集间隔小于60分钟,默认时间间隔为30分钟

l 具备受控采集功能,能响应远程指令, 实时采集数据

l 具备主机电池电压采集功能和探头电池电压采集功能

l 支持《电网视频监控系统及接口》企标B接口要求,支持接入内网统-视频平台

技术参数

u 供电方式：太阳能加蓄电池

u 通讯要求：支持无线网络通信，可根据现场情况选择运营商

u 工作电压: DC12V

u 工作电流:100mA

u 工作温度:-40°C~85°

u 待机时长:>10天

u 监测参数：

² 倾角测量范围+60° 倾角测量精度+0.03°

² 距离测量范围:0m~ 200m

² 距离测量精度:士5cm

总结

线路弧垂过低时，横跨公路的线路就很容易会被高大的车辆过路不小心碰上扯断，线路弧垂在线监测预警装置能在弧垂达到不稳定之前发出预警信息，我司在全国均设立办事处，提供与客户面对面沟通交流的机会，特力康的产品在多年来不断在特力康人手中追求进步、打磨，用心做好电力辅助性产品服务于电力行业。

如您有所需求，欢迎联系特力康科技公司任哈哈： ①③⑥⑧②③⑤①⑥③⑤；  扣叩：①⑨②0⑥⑦①⑨②⑦

定制产品，报价为市场当前发布时参考区间价，实际价电议。
