　　                                                   郑州一缆电缆有限公司之电线电缆绞制知识大全

一.绞线的目的：

1.采用单根导线不易弯曲，柔软性差，给生产、运输、安装、敷设和使用都带来了困难。

2.由于单根导线截面大，涡流损耗大，影响输电效果。

3.目的：保证电气性能上有一定截面；力学性能上有一定的柔软性。

二．绞线的优点：

1.柔软性好

2.稳定性好

3.可靠性好

4.强度高

三. 绞线的分类及用途：

1.普通绞线：

铝绞线（LJ）：优点：导体重量轻，导电性好。用途：应用于受力较小的架空电力线路的配电线。

硬铜绞线（TJ）：优点：电气性能优越；用途：架空输电线路。

铝合金绞线（LHAJ）：优点：抗拉强度高，导电率较铝绞线低10%。用途：冰川、山区、丘陵等地。

铝包钢绞线：优点：抗拉强度高。用途：大跨越线路。

2.组合绞线：

钢芯铝绞线（LGJ）：优点：抗拉强度高。

用途：架空输电线路，配电线路，重冰区及大跨越输电线路。

防腐钢芯铝绞线：优点：防止钢芯腐蚀，提高导线使用寿命。

用途：咸水湖、沿海、工矿区及腐蚀气氛严重地区。

铝包钢芯铝绞线：优点：防止钢芯腐蚀，提高导线使用寿命。降低线损。单位重量减轻，增大了导线跨距。

3.特种绞线：

扩径钢芯铝绞线:优点：增加导线外径，节约有色金属，减少电晕损失。用途：高电压输电及高海拔输电

扩径空心导线：优点：具有较大的导线外径，减少电晕损失，节约有色金属。用途：高压变电站。

消振及间隙型绞线：优点：各绞层分离，能自身减少振动。用途：多风暴地区。

防冰雪绞线：优点：抗冰雪能力强。用途：重冰区地带。

铜电刷线：优点：结构稳定，柔软性良好，采用束绞和复绞而成。用途：电机中的引接线。

裸铜软绞线：特点：采用股线正规绞合、束绞、无复绞或束绞后按正规绞合复绞等形式。用途：连接电机、电器设备部件。

铜编织线：优点：导线柔软。用途：移动电器装备的连接线，也用于汽车，拖拉机蓄电池的连接。

镀铝钢芯铝绞线：特点：镀锌钢丝改为镀铝钢丝。增加抗腐蚀性。用途：用于防腐线路。

耐候绝缘架空线：特点：在LJ和LGJ绞线表面加绝缘层。用途：线路通过林区和城市使用。

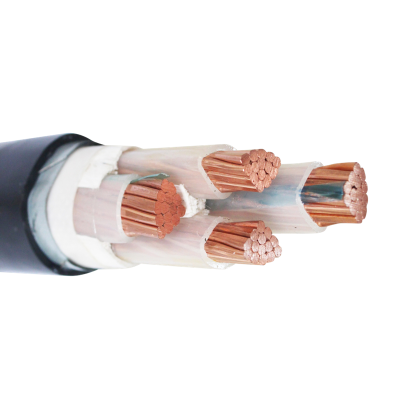

导电线芯：特点：大多用油浸纸绝缘和塑料绝缘的电力电缆。

1.硬线芯：用于船用电缆、电力电缆等。

2.软线芯：用于矿用电缆、橡套电缆等。

3.特软电缆：用经常移动的电线电缆线芯及有特殊要求的导电电线电缆。

四.绞合设备

包括笼式绞线机、盘式绞线机、叉式绞线机、框式绞线机、管式绞线机、束线机等。

设备组成部份：

1）放线部份

2）牵引装置

3）收线装置

4）拖动系统

5）其他：计米器、电气、液压、气压控制装置和分线板、压模、压型、预扭、绕包、自动停车等装置。

五．绞线工艺

A、绞合节距

定义：单线沿绞线轴向方向旋转一周所前进的距离。

节距比：节距与直径的比值。
