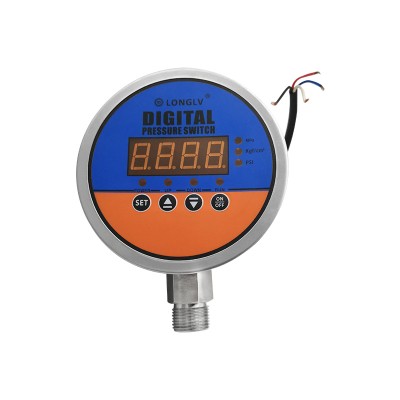

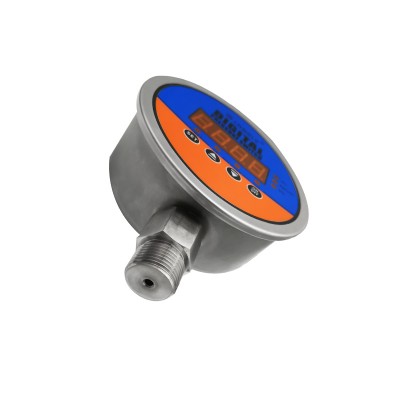

径向数显压力开关高精度智能数显压力开关液压油水压
一、产品简介及用途:
YL-814E 是一款100mm不锈钢外壳的智能型数显压力开关,集压力测量、显示、控制于一体的经济型数字式压力开关。该系列压力开关可设置两路常开常闭报警点,也可实现两路高低压控制,另外具有一键清零,三种显示单位切换等多种功能。电路的设计注重稳定性,充分考虑了自动化现场的实际情况,具有强抗干磁干扰、防浪涌保护、防反接保护等。
这款压力开关的操作方法简单直观,根据说明书设置动作点及回差即可,两组继电器回差独立可设。根据客户现场可只用其中一组控制,也可两组全部使用。产品全部采用食品级304不锈钢接头,304不锈钢外壳,提供轴向和径向不同安装方式。
技术特点:
☆ 100mm 304不锈钢壳体,304不锈钢接头
☆ 双组继电器信号输出,每组独立常开常闭,且回差独立可设
☆ 四位LED实时显示压力,显示准确直观
☆ 多种压力单位一键切换,一键清零功能
☆ 多种接线方式,可作为控制器,开关,数显电接点压力表使用
二、产品结构与外形尺寸:
三、产品规格选型
主要技术参数
压力范围 |
负压:0~-100kPa(0~-0.1MPa) 微压:0~5...10...25...50...100kPa 常规:0~0.25...0.6...1.0...1.6...2.5...4MPa 高压:0~6...10...16...25...40...60MPa 超高压:0~100...160...200MPa |
过载压力 | 150% |
输出形式 | 继电器输出,常开常闭 |
输出继电器容量 | 220V AC;10A |
供电电源 | 220V AC;24V DC;380V AC(可选) |
设置范围 | 全量程段可以设置控制点,防波动回差设置 |
精度等级 | ±0.5%FS |
测量介质 | 气体、水、油 |
使用温度 | -20~65℃ |
接口尺寸 | G1/2(四分水管螺纹) M20*1.5(压力表接口) G1/4(二分管螺纹) |
