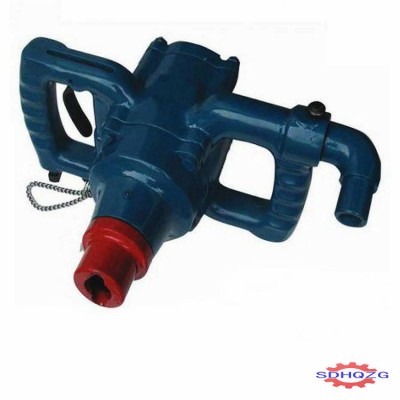

用途及适用范围：ZQS-25/2.0型手持式气动钻机（原ZMQ17型风动煤钻）主要用于采煤作业中在煤层上钻Φ38-Φ45的孔。也可用于在软岩石上钻孔。

产品型号的含义为：第二特征代号：手持式，第一特征代号：气动，产品类型代号：矿用钻机。

结构及工作原理结构：ZQHS-25/2.0型气动钻机由机体、气动发动机、减速器与钻卡三部分组成。

机体部分：机体两侧有环形手柄便于握持，进气阀及内钩式压柄（35）控制整体的开闭，机体下部有与气腿连接的横孔，握柄内安置的注油器用以润滑气动发动机。

气动发动机部分：包含气、转子、气缸前盖、气缸后盖、滑片及轴承、用定位销，限定各零件与机体的正确方位。

减速器及钻卡部分：包含与转子相连的中心齿轮、行星齿轮、内齿轮及行星架组成一级行星减速器，行星架与钻卡连接在一起，钻卡上的螺旋槽带动钻杆旋转。

工作原理：勾动压柄推动推杆及进气阀压缩空气由进气接头经进气阀座进入气缸推动滑片及转子高速旋转，经由中心齿轮、行星齿轮、内齿轮及行星架组成的一级行星减速器减速，行星架带动钻卡中速旋转，钻卡带动螺旋钻杆及钻头在煤层上钻出深孔。

易损件滑片更换方法：滑片在气缸及转子中高速滑动，在润滑正常情况下，滑片的高度逐渐磨损，直至煤钻不能正常运转，此时需及时更换滑片。

拧下螺母弹簧垫圈及螺栓，后缸盖机体及前机体便分解为三部分；取出发动机，用铜棒锤击转子带板口的轴端，即可取下气缸后盖及气缸，取下已磨损的滑片换上备件滑片，将气缸及气缸后盖与转子及气缸前盖装好靠严，穿上定位销，再将发动机装回机体中，拧动中心齿轮应转动轻快灵活。

安全警示：安标受控零部件明细表中的零部件，用户不得随意更换。煤钻使用前，应拧开注油器堵注满润滑油。环境气温20摄氏度以上使用N22或H32轻载荷喷油回转式空气压缩机油（GB5904-1986）（相当13号20号机械油）。环境气温10摄氏度以下建议使用润滑油（相当5号-10号机械油）。

    润滑可延长滑片使用寿命，与长期无油运转相比寿命相差5-7倍。接风管之前必须开风将管内污物吹净。停机卸下风管时立即将护套套到进气接头上防止污物进入机内并保护进气接头之螺纹。工作时应将排气弯头与机体及排气管连接牢固，发现有松动及时拧紧。使用排气管可大大降低噪声，保护操作者健康利于环保。工作时钻卡高速旋转，身体不得与其接触。检查供气管路连接处，不得漏气。煤钻工作管路气压应保持0.4-0.5帕安。试车时应避免长时间、高气压下（大于0.6帕安）运转，以减少零件磨损。
