1．便携式数显呼吸阀校验仪简介：
    便携式数显呼吸阀校验仪是校验储罐呼吸阀的专用仪器，本仪器体积小、重量轻；呼吸阀装卸方便；适用范围广，从DN25至DN350呼吸阀都可校验；具有在现场校验呼吸阀的呼出、吸入开启压力的特点，深受用户的好评。

2．便携式数显呼吸阀校验仪主要技术参数：
   1、检测压力：呼出压力为：0 Pa～3000Pa；吸入压力为：-1000Pa～0 Pa。
   2、检测范围： DN25～DN350呼吸阀。
   3、适用电源：AC 220V，50Hz
   4、外形尺寸： 645×403×462（L×W×H，mm）
   5、重量：约40Kg

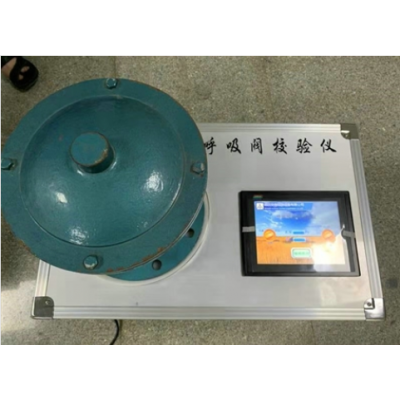

3．便携式数显呼吸阀校验仪工作台面示意图：


4．便携式数显呼吸阀校验仪工作原理：
    利用空气泵得到正、负压压力来检测呼吸阀的呼、吸开启压力，从而检出呼吸阀的吸入、呼出的压力值是否符合标准（见SY/T0511-1996标准），判定呼吸阀是否合格。

5．便携式数显呼吸阀校验仪操作说明：
    1、安装呼吸阀：将呼吸阀放置于工作台面，并保持呼吸阀与工作台面密封。
    2、插上电源（220V、50Hz）。
    3、呼吸阀校验：根据被检呼吸阀的型号及等级确定其操作压力（参见表1）。
表1：呼吸阀操作压力分级（见SY/T0511-1996标准）需查新


6.呼吸阀的呼出、吸入开启压力检测
   A、快速判定该呼吸阀的好坏。
   B．显示屏上显示“测正压、测负压、测正负压”。
   C．触摸触摸屏上的测正负压数显框，仪器开始工作，仪器先开始测正压，观察数显数值，数显数值的读数随之向正压上升，当其读数达到被检呼吸阀的标称值（见表1）相对应时，呼吸阀开始动作，该数值恒定并被仪器所记录，对照标准判定该阀是否合格；仪器接着开始测负压，观察数显数值，数显数值的读数随之向负压减少，当其读数达到被检呼吸阀的标称值（见表1）相对应时，呼吸阀开始动作，该数值恒定并被仪器所记录，对照标准判定该阀是否合格。
C.如测正压或负压时，呼吸阀状态不常时转到5.3.2或5.3.3进行检测。
7.呼吸阀的呼出开启压力检测
   A． 显示屏上显示“测正压、测负压、测正负压”。
   B．触摸触摸屏上的测正压数显框，仪器开始工作，观察数显数值，数显数值的读数随之向正压上升，当压力上升到与被检呼吸阀的标称值（见表1）相对应时，呼吸阀开始动作，该数值恒定并被仪器所记录，对照标准判定该阀是否合格。
如果压力数值的读数超过被检呼吸阀标称压力值的10%仍然不动作，关闭开关，直接判定该阀不合格。
    如果加压的过程中，数显数值的读数一直为0，说明该呼吸阀为开启的，直接判定该阀不合格。
8.呼吸阀的吸入开启压力检测
   A．显示屏上显示“测正压、测负压、测正负压”。
   B．触碰测负压数显框，仪器开始工作，观察数显数值，数显数值的计数随之向负压减少，当其读数达到被检呼吸阀的标称值（见表1）相对应时，呼吸阀开始动作，该数值恒定并被仪器所记录，对照标准判定该阀是否合格。
如果数显负压的读数超过被检呼吸阀标称压力值的10%时仍然不动作，关闭负压开关，直接判定该阀不合格。
    如果在真空排气的过程中，数显负压数值的读数一直为0，说明该呼吸阀为开启的，直接判定该阀不合格。
1、校验完毕，把呼吸阀移开工作台面，关闭电源。

2、仪器的维护、保管和运输
3、检验仪上的数显液晶屏为易损件，在运输及使用过程中，必须注意保护防止碰撞，免致破损。
4、 如对仪器的结构不熟悉时，使用前应先仔细阅读使用说明书，并逐一弄清楚仪器各部分结构、作用及操作方法，除仪器上可活动部分外，不应随便拆卸仪器。
5、 仪器使用完毕后，应将各部分揩擦干净，存放于干燥通风、无酸性、无腐蚀性挥发物的房间内。
6、仪器如有故障或损坏，须由熟悉仪器结构的人员进行检查修理或返厂修理。

7、校验仪简单自检验：封闭呼吸阀连接法兰处的进、出气口，按5.3条作业步骤操作，若正压、负压数显数值变化，说明校验仪正常。反之说明系统存在泄漏，应及时进行维护。

8、申明：产品有改进或升级之处恕不通知，敬请谅解！
