船用油污水国际通岸接头CB/T3657-2011

通岸接头-油污水和生活污水通岸接头CB/T3657-2011



污水排放接头

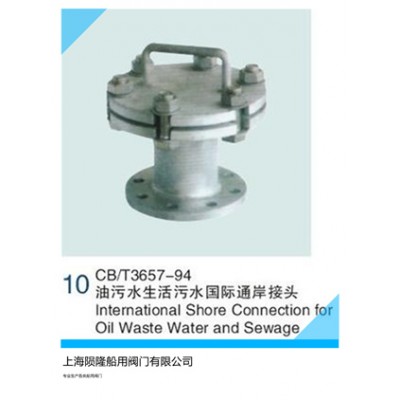

船用生活污水通岸接头CB/T3657-2011



Shipbuilding-International Shore Connection For only Wastewater and Sewage





《CB/T3657-1994通岸接头和CB/T3657-2011通岸接头 标准区别》



    船用生活污水通岸接头CB/T3657-2011



①新标准的船用通岸接头-增加了公称压力PN5和PN10



②新标准的油污水通岸接头-增加了AJ型和BJ型



③新标准的船用污水通岸接头-修改了AS型和BS型密封面尺寸







《船用通岸接头-油污水排放接头》产品概述



船用生活污水通岸接头CB/T3657-2011





  此款油污水通岸接头和生活污水通岸接头主要适用于船舶油污水和生活污水管路放在用。其一端为平面法兰，另一端为附连的、与船上消火栓和消防水带配合的接口；通岸接头接口与船舶自身消防栓和水带接口一致。



所有船舶必须配备至少一个通岸接头。其作用为：当船上的消防泵失效时，CB/T3657-2011通岸接头用于将岸上或其他设施的消防水引入本船消防管系，继续灭火。









《船用通岸接头-油污水排放接头》形式区分：



船用生活污水通岸接头CB/T3657-2011





a)Type-A：法兰连接尺寸和密封面按GB/T569的油污水通岸接头



b)Type-AS：法兰连接尺寸和密封面按GB/T2501的油污水通岸接头



c)Type-AJ：法兰连接尺寸和密封面按JIS B2220的日标油污水通岸接头



d)Type-B：法兰连接尺寸和密封面按GB/T569的生活污水通岸接头



e)Type-BS：法兰连接尺寸和密封面按GB/T2501的生活污水通岸接头



f)Type-BJ：法兰连接尺寸和密封面按JIS B2220的日标生活污水通岸接头









《船用通岸接头-油污水排放接头》主要零部件：



船用生活污水通岸接头CB/T3657-2011





法兰+盖板+接管+零螺栓















《船用通岸接头-油污水排放接头》 种类区分：



船上的通岸接头，共有三种规格：



1、消防通岸接头：



船用生活污水通岸接头CB/T3657-2011

   外径：178mm；

   内径：64mm；

   螺栓节园直径：132mm；

   法兰槽口：直径为19mm的孔4个等距离分布在上述螺栓圈直径上、开槽口至法兰盘外缘；

   法兰厚度：至少为14.5mm；

   螺栓及螺母：M16*50mm*4副。







2、生活污水排放接头：



船用生活污水通岸接头CB/T3657-2011

   外径：210mm；

   内径：按照管子的外径配；

   螺栓节园直径：170mm；

   法兰槽口：直径为18mm的孔4个等距离分布在上述螺栓圈直径上、开槽口至法兰盘外缘，槽口宽18mm。

   法兰厚度：16mm；

   螺栓及螺母：M16*4只，长度适当。







3、污油水标准排放接头：



船用生活污水通岸接头CB/T3657-2011

   外径：215mm；

   内径：按照管子的外径配；

   螺栓节园直径：183mm；

   法兰槽口：直径为22mm的孔6个等距离分布在上述螺栓圈直径上、开槽口至法兰盘外缘，槽口宽22mm；

   法兰厚度：20mm；

   螺栓及螺母：M20*6只，长度适当。











CB/T3657-2011《船用通岸接头-油污水排放接头》选型标准



船用生活污水通岸接头CB/T3657-2011





公称压力为：PN6，DN65,法兰连接尺寸按照GB569的油污水通岸接头：



通岸接头 A6032 CB/T3657-2011,B6032 CB/T3657-94 生活污水排放接头



PN10，DN65,法兰连接尺寸按照GB2501的油污水通岸接头：



油污水通岸接头 AS10065 CB/T3657-94,生活污水污水通岸接头BS10065 CB/T3657-94



PN10，DN65,法兰连接尺寸按照JIS B2220的油污水通岸接头：



油污水通岸接头 AJ10065 CB/T3657-94,生活污水污水通岸接头BJ10065 CB/T3657-94



PN10，DN65,法兰连接尺寸按照JIS B0205的油污水通岸接头：



通岸接头65g CBM1114-82,铜制通岸接头CBM1114-82
