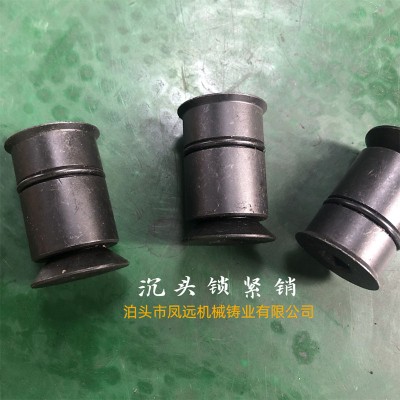

快速锁紧销 沉头锁紧销

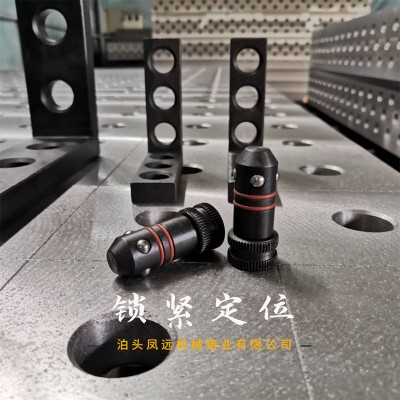

【凤远机械D28/D16快速锁紧销的功能】:快速锁紧销的功能应用于平台与附件、附件与附件之间快速锁紧,有装夹快速等优点;
1、钢球快速伸出顶住内倒角达到锁紧
2、钢球快速退回轮廓径小雨孔径松开
3、顶部TTK14内六角沉孔强力锁紧
【凤远机械D28/D16快速锁紧销的用法】:

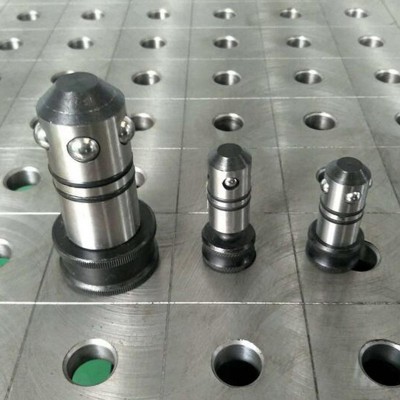

锁紧销用于模块与模块、模块与平台之间紧固,其中快速锁紧销已是SANW柔性组合夹具中的_产品之一。φ28mm或φ16mm的快速锁紧销体内装有5个同心钢球。当松动锁紧销螺纹时,钢球会自动缩回锁紧体内部,这时锁紧销可插入或抽出被锁工件的圆孔。使用时锁紧销插入被锁工件孔后用手逐渐拧紧锁紧销头部,同时钢球逐渐突出,锁紧销自动对中并夹紧模块,然后用扳手拧紧,拧紧力要求适当,不宜过大(一般扳手旋转45~60°即可)。锁销拧紧后能达到夹紧力50kN,剪切力250kN,同时根据使用场合的不同,还设计了各种长度,以及沉头的锁紧销。
【快速锁紧销的规 格】 : 快速锁紧销(短)φ28X50,快速锁紧销(长)φ28x75, 快速锁紧销(短) Φ16 x24, 快速锁紧销(长) Φ16 x36。
1、钢球快速伸出顶住内倒角达到锁紧
2、钢球快速退回轮廓径小雨孔径松开
3、顶部TTK14内六角沉孔强力锁紧
【凤远机械D28/D16快速锁紧销的用法】:
锁紧销用于模块与模块、模块与平台之间紧固,其中快速锁紧销已是SANW柔性组合夹具中的_产品之一。φ28mm或φ16mm的快速锁紧销体内装有5个同心钢球。当松动锁紧销螺纹时,钢球会自动缩回锁紧体内部,这时锁紧销可插入或抽出被锁工件的圆孔。使用时锁紧销插入被锁工件孔后用手逐渐拧紧锁紧销头部,同时钢球逐渐突出,锁紧销自动对中并夹紧模块,然后用扳手拧紧,拧紧力要求适当,不宜过大(一般扳手旋转45~60°即可)。锁销拧紧后能达到夹紧力50kN,剪切力250kN,同时根据使用场合的不同,还设计了各种长度,以及沉头的锁紧销。
【快速锁紧销的规 格】 : 快速锁紧销(短)φ28X50,快速锁紧销(长)φ28x75, 快速锁紧销(短) Φ16 x24, 快速锁紧销(长) Φ16 x36。
