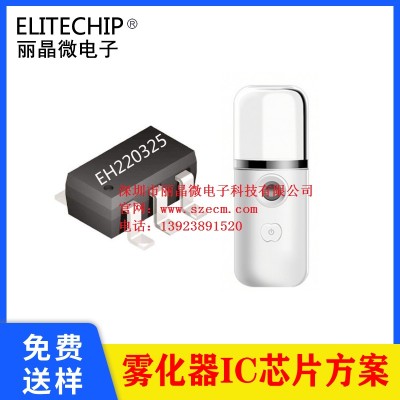

喷雾器定时芯片 手持加湿器芯片 补水仪香薰机延时芯片
EH220325-3F04-AF8E雾化器芯片方案
一． 功能说明
补水仪控制芯片，封装方式是SOT23-6封装；供电方式：DC3.7V锂电池。一路按键输入控制，两路输出：一路LED灯、一路雾化片。
上电不工作，短按一下按键LED灯七彩渐变（灯自带七彩渐变）雾化片喷雾定时6分钟，6分钟后自动关闭。定时中途触发按键立即关闭。
二． 电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
|
3 |
mA |
Fcpu=2MHzXTAL-4M |
|
静态电流 |
ISTB |
|
|
10 |
uA |
VDD=5V, WDT 开, LVR 关 |
|
驱动电流 |
Iol |
|
|
20 |
mA |
Vol=0.6V |
|
驱动电流 |
IOH |
|
|
14 |
mA |
Voh=VDD-0.6V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三． 封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
LED |
LED灯输出，高电平有效 |
|
2 |
GND |
电源负 |
|
3 |
KEY |
开关按键 |
|
4 |
OUT |
雾化输出 |
|
5 |
VDD |
电源正 |
|
6 |
OUT |
雾化输出 |
四． 电路图参考
五． 封装尺寸图（SOT23-6）
六． 版本说明
|
版本 |
日期 |
描述 |
|
EH220325-22EE-AF8E |
2022/4/1 |
V01初版 |
|
EH220325-02ED-AF8E |
2022/4/11 |
V02改频率 |
|
EH220325-3F04-AF8E |
2022/4/13 |
V03改频率 |
