LED分段调光芯片 补光灯PWM调光IC 按键调光主控芯片

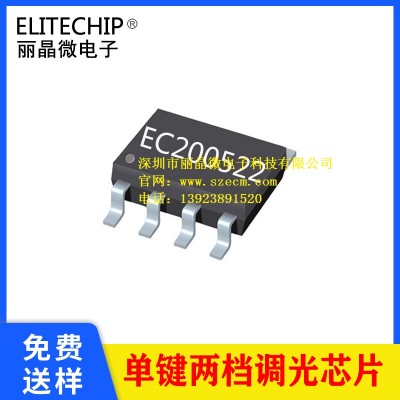

EC200522-1237-1FE8单键2档调光芯片
一. 功能说明
供电电压3.7V,一个按键控制,两路输出
上电不工作,OUT1输出低电平,OUT2输出高电平,
短按一次:OUT1输出高电平,OUT2输出低电平 100%占空比
再短按一次:OUT1输出1KHZ 50%占空比,OUT2输出1KHZ 50%占空比
再短按一次:关闭,依次循环。
二. 电气参数 (VDD=3.0V TA=25℃)
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
工作电流 |
IOP |
|
600 |
|
uA |
Fcpu=227.5KHzHIRC,455KHz |
静态电流 |
ISTB |
|
|
1 |
uA |
VDD=5V,LVR 关,WDT 关 |
驱动电流低电平输出 |
IOL |
|
10 |
|
mA |
Vol=0.7V |
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
Voh=4.3V |
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
工作温度 |
TA |
0 |
25 |
70 |
℃ |
|
储存温度 |
Tstg |
-65 |
25 |
150 |
℃ |
|
三. 封装脚位图(SOP-8)
管脚号 |
符号 |
功能描述 |
1 |
VDD |
电源正 |
2 |
NC |
悬空 |
3 |
KEY |
开关控制脚 |
4 |
NC |
悬空 |
5 |
OUT1 |
输出1,高电平有效 |
6 |
OUT2 |
输出2,低电平有效 |
7 |
NC |
悬空 |
8 |
GND |
电源负 |
四. 电路图参考
五. 封装尺寸图(SOP-8)
六. 版本说明
版本 |
日期 |
描述 |
EC200522-1237-1FE8 |
2020/5/26 |
V01初版 |
|
|
|
