水平式PP穿墙泵结构特点及安装说明；硝化液回流泵选型注意事项

水平式PP穿墙泵  硝化液回流泵产品介绍：

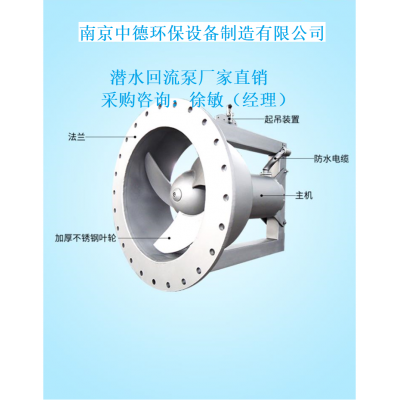

QJB-W型回流泵主要由主机、安装系统及电控设备组成。主机主要由叶轮、潜水电机、倒流筒体、导向滑轮等组成。叶轮直接装在电机轴上，潜水电机则固定在导流筒体内。专门设计的装置部件和设备备件使污泥回流泵达到佳性能。

QJB-W/QHB型污泥回流泵又叫潜水回流泵、穿墙式回流泵等。

该泵为二级污水处理厂混合液回流，反硝化脱氧的设备，亦可用于地面排水，灌溉和废水处理过程中在循环等需要微扬程，大流量的场所。

型号为QJB-W7.5/12的潜水回流泵，

电机功率为7.5KW，

电机极数12，

叶轮直径有620mm，

转速每分钟480转，

穿墙管尺寸620mm，

安装系统导轨为100mm，

流量600立方米每小时。

型号表达方式：

回流泵主要技术参数：

水平式PP穿墙泵  硝化液回流泵使用环境：

1. 污水处理厂混合液回流，反硝化脱氮

2. 地面排水时抽净化水

3. 灌溉和控制水道系统

4. 废水处理再循环

5. 微扬程、大流量场所

回流泵使用条件：

1. 连续运行时，介质温度不高于40度

2. 介质PH值6-9

3. 潜没深度10m

回流泵的特点：

1、微扬程、大流量，效率高；

2、防止堵塞、缠绕设计，使用可靠；

3、采用密封材料，可以安全连续运行10000小时以上；

4、结构紧凑，安装维护方便；

5、主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；

6、设置漏电漏水及电机过载等保护报警装置，确保产品安全可靠。

型号表示方式：

QJB-W型污泥回流泵产品特点：

潜水回流泵微扬程、大流量，效率高；

叶轮具有水力设计结构，后掠式叶片具有自洁功能，抗堵塞、防缠绕；

采用密封材料，两道机械密封，材质为炭化钨――炭化钨，采用轴承，所有紧固件均为不锈钢，可以使泵安全连续运行10000小时以上；

结构紧凑，操作维护简单，安装、维修方便，使用寿命长；

主机采用铸造或不锈钢充压成型结构，体积小、密度高、耐腐蚀、无噪音；

电机绕组绝缘等级为F级，防护等级为IP68；

安装：

1. 正确安装使用是该泵能长久、正常运转的基本保证。

2. 污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升设备进行检查和维护，安装方便快捷。

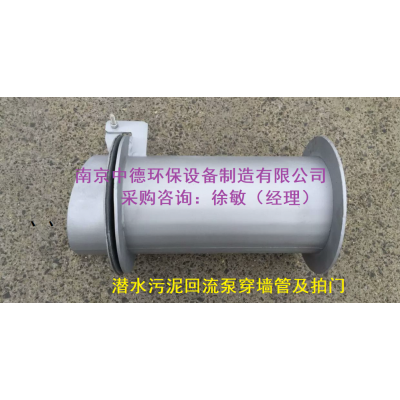

3. 本设备除穿墙管需要预埋外，导杆、起吊架均用钢膨胀螺栓与池体连接，不需要预埋件。

4. 预埋件和拍门由用户采购安装，用户定购时应该注意。

产品展示：
