一 ：机房卫士AD-644W小型用普通空调机房解决方案

实现功能：

1.  机房停电再来电时：使空调自启动，恢复到停电前的状态；

2.  电压不正常造成软故障（只出风，但不是冷风）：启动空调

3.  空调坏了：立即短信+电话 报警通知管理员

4.  空调供电线坏了或者跳闸了：立即短信+电话 报警通知管理员

5.  空调漏水时：当发现空调漏水时，立即短信+电话 报警通知管理员

实现全方位普通空调机房环境监控+普通空调来电启动+短信+多路有线电话报警

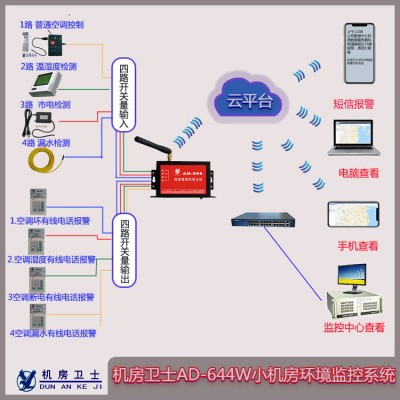

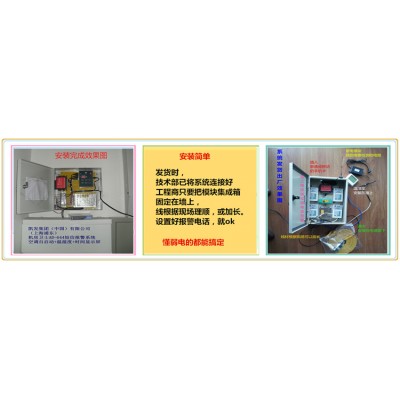

二. 监控系统组件介绍

整个系统主要由两站分组成，

1、安装在机房内的机房卫士AD-644W4G短信报警主机+普通空调来电启动模块+温湿度+漏水+市电断电报警系统

2、数据中心云平台

2.1：机房卫士AD-644W4G短信报警主机

机房卫士AD-644W短信报警主机，它是一款结合Modbus总线通讯、4G无线数据通讯、短信报警与控制功能的远程测控终端，他采用工业级高性能 32 位处理器，内嵌实时操作系统；具有4路开关量输入、4路继电器输出、支持短信、4G、以太网等多种通讯方式，通过RS485 接口连接 PLC、仪表、传感器等各类工业设备，进行工业现场数据采集与电气控制。因其内嵌了4G通讯模块（选配以太网模块），能将采集到的数据通过4G无线网络或以太网实时传送给中心测控程序，实现数据的无线远程传输。

在本系统中，机房卫士AD-644W的主要任务是实时读取环境数据，并将数据通过4G网络传送给中心服务器数据中心云平台软件。

2.2：产品性能：

1. 主机采用嵌入式实时操作系统，无需连接电脑、即可完成数据采集，4G传输，短信通讯等功能

2. 4G通讯采用工业级4G通讯模块，有效保障通讯过程

3. 可选支持以太网通讯

4. 高集成度的NXP工业级嵌入式CPU

5. 元器件的精心选择，双重硬件看门狗，保障主机永不机死，可稳定24小时不间断长年可靠地运行

6. 4G网络参数实时监测，找不到网络时，内嵌操作系统将重启通讯模块

7. 报警信息传达完全基于4G无线网络，信号覆盖全国

8. 支持4G传输，可向4个服务器传输数据

9. 支持向10个手机号码发送报警短信

10. 利用配置软件自定义参数功能极大的满足用户的应用需求

三： 机房卫士AD-6A1(6A2)空调来电自启动（双机切换）

机房卫士AD-6A1空调控制器：内置主流品牌空调控制程序，（格力 、美的、海尔、大金、三菱海尔、志高、奥克斯、松下、日立、长虹、三洋、海信等）实现自动识别，不用学习，不用设置，无须任何专业知识，通电即用， 安装便捷，一分钟搞定，

单机：机房卫士AD-6A1空调来电自启动+软故障自启动：

1)适用于所有品牌:柜机挂机均可控制，

2)遥控线控通用:对于有遥控功能的空调，机房卫士AD-6A1将对准空调，通电即可使用，无须安装。来电后空调自动开启，温度、风速都可以恢复到停电前的状态。对于无遥控功能的柜机，只需要两根接线，来电即可自行启动。

3)来电自启动功能：当停电后再来电，自动恢复到停电前状态。

4)故障软启动功能：运行中的空调发生诸如电压过低、压缩机温度过高等软性故障时而停机时，当条件恢复正常后，空调自动开启，恢复到停机前状态。

5)高温重启动功能：当空调温度过高时，再次发射开机信号

双机：机房卫士AD-6A2空调双机切换：

1) 来电自启动功能：在停电再来电后，空调可自行启动，进入正常运行状态，无须人工操作和监控。

2)定时切换功能：在两台空调都正常工作的情况下，两台空调机根据预先设置好的切换周期轮流运行。 检测器控制一台空调作，另一台空调关机待机，到切换时间后检测器唤醒待机状态的空调，原先工作的空调自动关机至待机状态。且切换周期可根据实际需要来更改

3)单双机切换功能：如果一台机制冷不够，就两台机一起工作

4)高温双开功能：超过设定的温度2台空调同时打开

5)低温双关功能： 低于设定的温度，关掉空调，温度正常时在开机，节省电费开支

6)故障切换功能：一台机出现故障，自动切换到另外一台机工作。

四：.机房卫士AD-80E断电报警模块

型号：AD-80E，

测量范围：

检测输入电压：220v/24V/12V（选其一）

输出信号：常开、常闭（选其一）

输出信号：0～5 VDC；

工作温度：0～+50℃；

五、机房卫士AD-802温湿度传感器

1) 型号：AD-802

2) 额定电压：12V DC，

3) 测量范围 温度：-20℃~70℃，

4) 湿度：0～100%rh，

5) 测量精度 在25℃下，

6) 温度：±0.5℃，

7) 湿度：±3%rh，

8) 输出范围：开关量输出，常开，告警时输出短路。

9) 温度：LCD display -20℃~70℃，

10) 湿度：LCD display 0～100%rh。

六：机房卫士AD-80C漏水检测器

特点：

适用检测机房基站、仓库等重要场所水浸；

全新专利设计，配合水浸检测线使用；

隔离性好：输入、输出及电源完全隔离，安全可靠；

量程可选：检出的范围可分为四个量程，通过旋钮开关选择；

技术先进：采用多功能检出方式，探针无电蚀现象，全线程检测；

安全可靠：自动检测线路通断故障；

机房卫士AD-800C漏水检测器技术参数、接口形式：

供电电源： 12-60VDC；

灵敏度范围  ：

档位2：   0 – 600KΩ；

档位3：   0 – 5MΩ；

档位4：   0 – 50MΩ；

输出形式：干接点；水浸检出时输出短路，如需要水浸检出时

输出开路功能，请与厂家联系；

告警时输出阻抗<50Ω，负载电压＜60V，负载电流＜30mA； 静态电流：<50mA；

告警电流：<70mA；

工作环境：-10 ~ 55°C，10~98%RH；

尺    寸： 95x 37x 52 mm；

重    量： 85g；

长  度：10m

重   量：100g/1m；

探测密度：全线程；

宽度：12mm；

厚度：5.5mm。

安装、检测方法：

将水浸检测线用配用的安装配件固定在探测区域；

按下图接线，加电后，绿色指示灯亮，表示供电正常；

发生水浸时，电导率高于告警门限时红色的告警指示灯亮，并向采集器输出短路告警信号，

水浸解除，红灯灭，又处于警戒状态；如需要水浸检出时向采集器输出开路功能请与厂家联系；

根据现场地面潮湿水浸情况旋转旋钮开关调节适配器的灵敏度（见灵敏度范围）亦可用于地面过于潮湿告警检测.

机房卫士AD-600云平台

云在线监测平台是机房卫士构建的基于互联网、云计算的工业设备管理系统。

通过设备与云平台的结合，解决了工业系统网络化、智能化、远程化的、移动化的管理问题，提供了工业设备状态及环境感知，工业数据集中获取与分析，设备智能控制，位置移动检测及大数据分析等一系列服务，打造了完备的物与物，物与人之间的工业系统应用生态圈。

云平台基于互联网操作，支持海量设备的接入，承担着对工业设备群网络化、智能化的管理，能完成实时数据的集中展示，智能控制，设备动态情景的展示，移动位置的跟踪，大数据的存储与分析等功能。用户在任意一台能连接互联网的电脑或手机上，无须安装任何软件，直接通过浏览器登录到云就可直接查看设备群的状态或数据，对设备进行控制，指令下发，数据分析等智能操作。

系统技术特性

l 使用阿里云主机, 构建稳定、高性能、高吞吐量

l 电信级设计，能满足百万级数据，可支持百万点的远程数据监测

l 基于ACE C++的多线程TCP/IP框架, 构建稳定、高性能、高吞吐量

l 基于mongodb非关系型快云数据库，具有高扩展和高可靠性

l 支持所有设备接入。通过整合各类行业专用设备，易于扩展各种行业应用

3.3系统功能特点

l 多级账号管理，每个账号独立管理私有设备群

l 设备多级分组管理，节点可视化排列，电子地图背景，动态状态显示，报警提醒

l 支持节点信息自定义显示，每个设备节点的名字可单独命名并选择图例

l 数据图表化显示，历史记录导出，历史数据查询

l 设备管理基于web操作，无须在电脑中安装任何软件

l 数据实时动态变化，无须刷新

l 提供了OPC服务，由云平台直接为OPC服务器提供数据支持，从而轻松的实现了设备与组态软件的数据通讯

l 支持google地图，实时展示远端机器设备的位置信息、移动轨迹等等。

3.4系统功能描述

3.4.1机房监控数据集中统一管理

在监控中心，用户可以将每一个机房的信息添加进来，集中在一个界面内进行管理，如采集设备的SIM卡号码、机房的管理者、安装的位置、对应的监控项目等等信息，用户均可进行添加、删除、修改、查询、排序等操作。

3.4.2数据在线显示

4G数据采集终端会定时将采集到的数据上传到数据中心平台，平台上会实时显示所有机房被监控参数

3.4.3数据存储和查询

中心软件能对所有参数进行数据分析，数据曲线图描述，如电压、电流的曲线图等等，历史记录存储，按时间、数据类型，终端查询，支持曲线图查询，导出历史记录。
