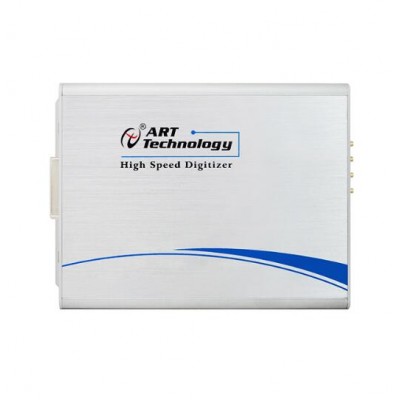

250M 2路16位同步采集卡PCIe891XM系列阿尔泰

产品概述：

250MS/s 12/14/16位 2通道同步采样数字化仪，专为输入信号高达 100M 的高频和高动态范围的信号而设计。与Labview无缝连接，提供图形化API函数。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB的板载内存。是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。

功能特点：

1、提供×8 Gen2接口协议。

2、具有高速稳定可靠的采样速率250MS/s。

3、模拟带宽高达100MHz。

4、该数字化仪每个输入通道拥有独立的A/D转换器和独立的程控放大器，可以无相位延时的同步记录信号。

5、每通道可独立程控输入阻抗1MΩ或50Ω，可以灵活适用于高低阻抗的场合。

6、板载2GB内存，非常大的保证了即使在高采样率下也可以进行长时间记录。

7、支持连续采集和有限点采集，通过DMA实现非常高速的数据流模式，连续传输速度能到1GB/s，在保持完整信息的同时对其进行存储或分析。结合阿尔泰科技的测控软件及PCIe-SSDM2X存储模块可实现高速数据流盘及回放，兼容市场主流磁盘阵列。

8、在同一系统运行多个PCIe8912/8914/8916板卡时，板卡之间可以通过同步总线互联，可以将主卡的时钟和触发信号分发给从卡，系统将获得2到多个完全同步的通道体验。

产品指标：

产品概述	总线类型	PCIe总线
产品概述	操作系统	XP、Win7、Win8、Win10
AD模拟量输入	分辨率	12Bit（PCIe8912M）、14Bit（PCIe8914M）、16Bit（PCIe8916M）
	输入量程	±5V、±1V
	过压保护	±5V
	采集速率高达	250MS/s
	通道数量	2通道
	输入阻抗	1MΩ和 50Ω可程控配置
	耦合方式	直流耦合、交流耦合（可程控配置）
	采集模式	连续采样、有限点采样
	存储器深度	板载 2GB 内存
	触发源	软件触发、模拟触发、数字信号触发、同步信号触发
	触发模式	中间触发、预触发、后触发及硬件延时触发
	模拟带宽(-3dB 典型值)	100M
数据存储	可搭配PCIe-SSDM2X存储模块实现高达1GB/s实时数据流盘
