RY-CFY/485 大气负氧离子监测仪

一、出厂配置清单
设备出厂配置清单如下：
序号 名称 数量
1. 大气负（氧）离子监测仪 1台
2. 固定支架 1套
3. 不锈钢抱箍 2个
4. 电源线（2.5米） 1条
5. 数据线（2.5米） 1条
6. 合格证 1个
7. 说明书 1本

二、功能和参数
大气负（氧）离子监测仪/传感器我公司完全自主研发的一套高精度大气负（氧）离子监测仪器，符合国际通行技术规范，各项技术指标均达到国际先进水平。产品采用了独特的采集筒电容器和纯进口信号处理单元，离子电荷转化效率高，电荷采集稳定。具有抗干扰能力强、防雨能力强、通信稳定、测试精度高、环境适应能力强、能长期在野外不间断工作等特点。

1．产品特点
测定方法基于日本JIS测定法原理，符合日本机能性离子协会认证材料机能所规定之数据标准，采用z准确之同轴二重圆筒式构造设计而成，与一般市面上平板式构造相比较，精准度大幅提升。
针对户外长时间运行设计，传感器采集筒与内部分析电路采用分离式设计，具备很强的防水、防潮特性。
传感器配置了专用的分离式防辐射罩，防雨、防晒，适用于长期监测。
内部硬件监测设计，可实时监测采集内部工作电压，通过RS232/485输出。
传感器内置先进的放大电路及滤波技术，可高灵敏、稳定、准确地探测负离子数量。
传感器具有优良的电磁屏蔽功能，能较好地克服静电对测量的不利影响。
先进的自动工作模式，无需人工处理，上电即自动工作；
采用特殊材料绝缘材料，超强抗潮能力，保证在高湿环境下正常工作。
具备多种开放的数据接口和协议，广泛应用于各类环境监测现场。
体积小，安装方便，便于现场实施。

2．技术参数
测量方法 电容吸入式法
测量范围 0～5×104个/cm3
分辨率 10个/cm3
测量离子 负氧子
误差 负≤读数±15%；离子迁移率≤±15%
采样频率 3分钟/次（出厂默认，可根据实际进行调整）
迁移率 0.4（cm2／V•sec）
工作模式 单机轮换
通讯接口 标配1路RS485
工作电压 DC12V
工作环境 温度：-30～60℃ 湿度：0～100%RH（非凝露）
平均功耗 ≤3W
主体尺寸 195*88*88（mm）
外形尺寸 300*100*103（mm）

三、外形尺寸

外形图

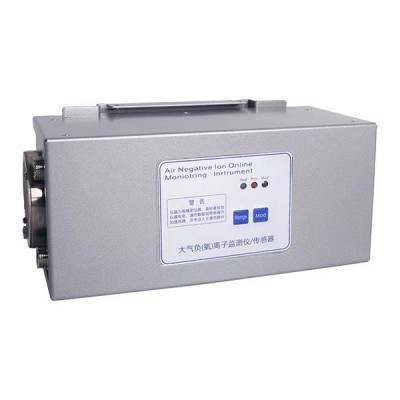

主机图

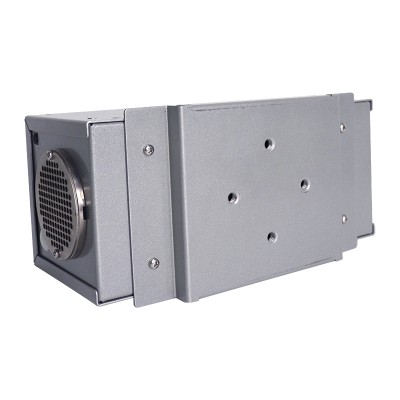

底部安装孔

四、设备安装
1．选点注意事项
安装地点选择不合适可能会影响设备测量准确度或测量数据。
测量点应选择空气流动较好的地区，尽量避免空气中污染物、细颗粒物及气溶胶等有污染源的地点。
测量地点附近有水源为佳，尤其是瀑布、溪流、喷泉等，但应保持一定距离，确保空气不凝露。
测量地点不能选择局部区域制高点、高海拔雷区等易遭雷击的地点。
测量地点下方和四周以无植被或底矮的植被为佳，植被太高可能影响测量。
测量地点的附近无干扰源。如无线发射塔、空调室外机、风机金属隔离网等。
测量地点应避免选择风口或风速过大地方，风速过大会对测量精度有一定影响。
测量时间z好为长时间，取平均值为佳。过短的测量时间并不能反映测量地点的真正数据。
测量过程中因干扰造成的突然过高的数据，建议删除。因为干扰数据并不能反映测量地点的真正数据。

2．安装步骤
（1）开箱检查配件是否齐全，如有遗漏请及时与我公司联系。
（2）接电源线、信号线（参考第六部分：接线说明）。
（3）固定安装底座。
1 将固定支架螺丝孔对准仪器安装底座螺丝孔，将螺栓拧紧即可。

2 固定支架上有可调节方向的螺栓，将仪器朝向与固定支架呈T字型，调整为如右图即可。

（4）将安装底座固定到立杆或支架上。
1 固定支架与仪器连接好后，将其放置在立杆相应的安装位置（仪器进风口离地1.4米）

2 根据立杆直径大小调节不锈钢抱箍，两个抱箍完全拧紧即可（可在支架与立杆贴合处加上橡胶垫）。

（5）调整设备朝向和角度。
1 仪器安装在支架上后，尽量避免风直接吹向仪器的进出风口（两端），仪器正面面对风向。

2 仪器相对水平安装，安装完成后将仪器倾斜5～10度，风扇一端高，仪器进风口离地面高度为1.4米。

五、按键和显示
面板指示灯说明如下：
标识 字符 功能简述 功能说明
Pow 电源指示灯 通电后灯亮，断电熄灭
红色常亮:电源工作正常
红色不亮：电源不正常
Net 工作模式指示灯 指示灯亮：间接测量            指示灯灭：连续测量
六、接线说明
（1）硬件接口示意图
仪器两端侧面各有2个航空插口，分别为供电电源、数据输出和两个扩展接口，电源插孔POW，数据输出为COM，两个扩展接口为CH1、CH2。4～20mA输出为2个插针，RS232输出为3个插针。两个扩展接口为四芯，可扩展其他传感器或者不同的信号输出。
（2）接口定义

标识
字符 接口说明 插针数量 航插线序 详细说明
POW DC12V电源插头 1 12V正
2 12V负
COM RS485插头 1 A+
2 B+
3
设备输出接口
RS485输出及协议说明
支持标准RS-485通讯总线。
采用屏蔽双绞线传输，传输距离<1200米。
波特率范围：4800/9600/19200/38400
数据帧z小间隔1000ms以上，建议采样频率>5S/次。
使用CRC16数据帧错误检查。
接线图：

RS232/RS485通讯协议
通讯协议
设备RS232/RS485接口遵循标准MODBUS-RTU通讯协议，使用的功能码如下：
功能码 说明 备注
03H 读数据 可读所有实时数据、配置数据
10H 写数据 仅可多部分配置数据进行写操作
通讯示例：读寄存器报文指令：01 03 10 00 00 02 C0 CB （读负氧离子个数）
报文解释说明：“01”设备地址；“03”读功能码；“10 00”负氧离子寄存器；“00 02”寄存器个数；“C0 CB”校验码。
返回报文指令：01 03 04 A1 20 00 07 99 C7
报文解释说明：“01”设备地址；“03”读功能码；“04”数据长度；“A1 20 00 07”为寄存器值；“99 C7”校验码。计算负氧离子： 0x0007A120=500000个。
写寄存器报文指令：01 10 30 00 00 01 02 00 05 56 50
报文解释说明：“01”设备地址；“10”写功能码；“30 00” 从机地址寄存器,“00 01”写的寄存器个数；“02”写的数据字节数，这里字节数=寄存器个数*2；“00 05”写入从机地址值；“56 50”校验码。
返回报文：01 10 30 00 00 01 0E C9
报文解释说明：“01”设备地址；“10”写功能码；“30 00” 从机地址（；“00 01”写的寄存器个数；“00 01”写寄存器个数 “0E C9”校验码。
恢复出厂地址
设备初始化指令：00 80 00 01 C0 0C，发送指令后恢复出厂默认地址。（注：发送该指令设备不返回报文，需匹配正确波特率生效）
寄存器说明
CV 地址
位置 数据
类型 长度 读/写 说明
离子数 0x1000 Long(长整形) 4 R 实际离子数值
从机地址 0x3000 UnSigned(整形) 2 R/W 范围：1-254。出厂默认为1。
波特率 0x3001 UnSigned(整形) 2 R/W 出厂默认9600。波特率  0---1200、1--2400 、2--4800、3--9600、4--19200、5—38400
工作模式 0x3002 UnSigned(整形) 2 R/W 0--连续工作           采样周期1秒/次
1--间断工作
采样周期可设置
开风扇时间 0x300C UnSigned(整形) 2 R/W 范围：30-65535。出厂默认为90s。
（间断工作模式下有效）
关风扇时间 0x300D UnSigned(整形) 2 R/W 范围：30-65535。出厂默认为90s。
（间断工作模式下有效）
注：测量周期计算：开风扇时间+关风扇时间。例：设置采样周期为1min。故开风扇时间为30s，关风扇时间为30s。
注：设备长期处于连续测量模式会影响风扇使用寿命，建议长期测量采样间接模式，采样周期建议3min。
注：设备进行初始化和校准时读取离子数会返回设备忙状态，不发送离子数。例：设备地址为01时。当设备未完成初始化和校准操作时，发送读取离子数指令，设备返回01 83 06 c1 32（其中06代表设备忙状态）。
七、仪器测试说明
1.仪器供电
1.本仪器属于精密设备，对测试用供电电源有一定要求。要求供电电源输出电流≥1A，输入额定电压12V，纹波与噪声≤120mVp-p。
2.测试环境要求
（1）室内环境要求
确保室内无空调、加湿器、空气净化器等影响室内离子的设备开启。
确保室内湿度≥30%RH，湿度过低环境离子数通常偏小，一般低于50个/cm3 。
测试设备应远离其他设备排风散热出口和强电磁干扰设备。
测试设备周围应避免存异味、离子吸附材料和离子发生材料。
因设备测量采样电容吸入式法会消耗周围离子，故需保持设备周围空气流通。
（2）室外环境要求
测量点应选择空气流动较好的地区，尽量避免空气中污染物、细颗粒物及气溶胶等有污染源的地点。
测量地点附近有水源为佳，尤其是瀑布、溪流、喷泉等，但应保持一定距离，确保空气不凝露。
测量地点不能选择局部区域制高点、高海拔雷区等易遭雷击的地点。
测量地点下方和四周以无植被或底矮的植被为佳，植被太高可能影响测量。
测量地点的附近无干扰源。如无线发射塔、空调室外机、风机金属隔离网等。
测量地点应避免选择风口或风速过大地方，风速过大会对测量精度有一定影响。
（3）仪器安装和摆放要求。
仪器底部进风和出风口应保持畅通、仪器周围无遮挡。
多台设备同时测试一个点时，应保持设备进风口在同侧，同时设备间距不大于1m且不小于10cm。
若测试设备过多，为保证设备测试值真实有效性，设备应按圆形依次摆放，避免空气流动造成影响。
（4）仪器数据读取
本设备遵循标准MODBUS-RTU通讯协议，具体数据读取和连线请参设备输出接口说明（注：RS232通讯时请确保电脑电源为三孔插头，保证地的可靠连接）。
八、故障排查及维护
1．日常检查及维护
设备需要根据现场实际情况进行日常巡检及维护，内容分别如下：
序号 巡检项目 巡检内容 巡检周期
1 设备供电 检查设备电源是否正常
2 接线可靠性 检查电源线、通讯线是否连接可靠
3 设备清洁 检查设备传感器清洁状况 根据实际脏污情况进行清洗，建议至少1年清洗1次
2．传感器清理
巡检发现传感器脏污后，需要进行除尘处理，除尘处理步骤如下：
（1）准备毛刷、螺丝刀等工具；
（2）关掉仪器电源；
（3）取下仪器防护罩（取防护罩时请注意防护罩和仪器之间的接地线，不要拉断）；
（4）取下仪器两端的金属隔离网；
（5）轻轻拉出风扇5厘米以内。注意不要拉断风扇线。
（6）用毛刷轻刷传感器圆筒，进出风口均需清理，清理至圆筒表面和风扇无尘、无附着物即可。
（7）清理完毕后，按拆卸步骤装回即可。
3．故障排查
在实际使用过程中，大部分故障及问题是由于外部环境或网络故障导致的，可通过观察故障现场，对故障进行快速修复。系统常见故障如下：

故障编码 故障现象 可能的故障原因 解决方式
1 电源指示灯Pow不亮 1、DC12V电源接线错误
2、DC12V电源没有输出。
3、DC12V电源接口接触不良。
4、设备故障。 1、按接线图排查线序是否正确。
2、确定DC12V电源输出正确。
3、重新插拔电源接头。
4、远程指导排查
2 RS232/RS485通讯无法连接 线路接触不良或通讯线路干扰 1、检查通讯线路，重新接线
2、重启大气负离子监测仪
通讯线过长（RS232<20米；RS485<1200米） 1、采用短的通讯线测试
采集器串口配置错误，包括设备地址、波特率、校验位等 1、检查数据采集仪配置是否与传感器一致。
3 传感器没有数据 传感器线路接触不良 检查线路，重启仪器
传感器损坏 更换传感器
4 传感器数值偏小 仪器进风口离其他设备散热出口过近 远离其他设备散热出口
测试环境存在烟尘、异味导致离子浓度偏低 更换测试环境
仪器进风处风速过大，仪器采样过低 仪器进风口垂直风向摆放
室内测量时开启空调制冷或制热 室内测量时关闭空调
5 传感器数值偏大 周围存在离子发生物质，如强氧化剂，离子发生装置 远离干扰源测量
6 传感器数值无规律乱跳 周围存在存在强干扰源，如变压器，信号发射器等 保证传感器地线与大地相连
设备供电电源不稳定，纹波和噪声较大。 建议传感器供电电源功率>5W，纹波与噪声<200mVp-p，电压精度<±5%
7 其他 其他问题请咨询我公司技术支持

九、操作注意事项
负离子监测设备为高精度监测仪器，仪器精细度较高，对安装环境和操作人员水平要求较高，因此，对设备的操作、巡检、维护均要由进过培训的专业技术人员进行，在日常维护保养中，需遵守以下注意事项：
1、定期检查供电电源是否开路，避免电源不稳导致设备不工作。
2、定期检查进出风口，防止风道堵塞。
安排专人对设备进行管理，做好防盗、放电磁辐射等工作，尽量减少人员在设备周围的活动。

质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
