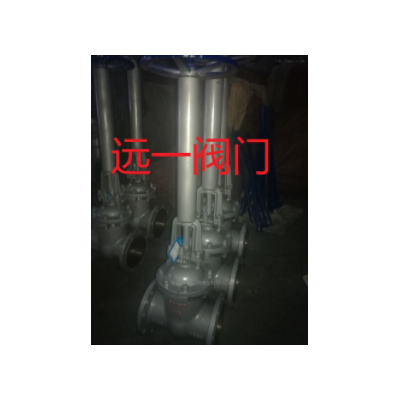

加长杆闸阀Z41H-16C/Z41H-25/Z41H-40

加长杆铸钢闸阀产品说明
Z41H-16C/Z41H-25/Z41H-40/Z41H-64/Z41H-100/Z41H-160加长杆铸钢闸阀：手动、电动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为不锈钢、硬质合金，工作压力 1.6~16.0MPa，阀体材料为铸钢（Z41H-16~160 Z41Y-16~160）、铬钼钢（Z41Y-16I~160I）、不锈钢（Z41W-16P~160P）的闸阀。
加长杆铸钢闸阀产品性能参数
型号PN工作压力 / MPa适用温度 / ℃适用介质
Z41H-10010010.0≤ 425水、蒸汽、油品
Z41H-16016016.0
Z41Y-10010010.0
Z41Y-16016016.0
Z41Y-100I10010.0≤ 550蒸汽、油品
Z41Y-160I16016.0
Z41W-100P10010.0≤ 200醋酸类
Z41W-160P16016.0

加长杆铸钢闸阀产品零部件材料
型号材料
阀体、阀盖、闸板阀杆密封面填料
Z41H-100碳素钢铬不锈钢堆焊铁基合金石棉石墨或柔性石墨
Z41H-160
Z41Y-100堆焊硬质合金
Z41Y-160
Z41Y-100I铬钼钢铬钼钢堆焊硬质合金石棉石墨或柔性石墨
Z41Y-160I
Z41W-100P铬镍钼钛不锈钢铬镍钼钛不锈钢堆焊硬质合金聚四氟乙烯
Z41W-160P

加长杆铸钢闸阀产品外形及结构尺寸 （PN100）
DNLDD1D2D8bz×ødHH1D0重量 / kg
2521013510078501244×ø18310——13
322301501108265244×ø23320——20
402401651259575264×ø23360——60
5025019514511285284×ø2549055836050
65280220170138110328×ø2554062240070
80310230180148115348×ø25572671400100
100350265210172145388×ø30573671400110
125400310250210175428×ø34744892560180
1504503502902502054612×ø34800972560250
2005504303603122655412×ø41800972560360
2506505004303823206012×ø4110501305——
3007505855004423757016×ø4812001505——

加长杆铸钢闸阀产品外形及结构尺寸 （PN160）
DNLDD1D2D8bz×ødHH1H0重量 / kg
15170110755235244×ø182302502007
20190130906245264×ø2326028820010
252101401007250284×ø2328031028014
322301651158565304×ø2531235032021
402601751259375324×ø2735039532026
5030021516513295368×ø2551261236073
65360245190152110448×ø30560677360110
80390260205168130468×ø30585686400141
100450300240200160488×ø34631751450185
125525355285238190608×ø41723868560320
1506003903182703056612×ø41820997640462
2007504804002452657812×ø489901224720711
