建筑测绘引导者——徕卡iCB70全站仪在建筑行业的应用

建筑测绘引导者——徕卡iCB70全站仪在建筑行业的应用

项目背景：

建筑行业中，从设计到施工，再到竣工检查，都离不开测绘，而且测绘在其中至关重要，工作效率影响整个项目的工作进度，精确度影响整个项目的工作质量，但由于自身行业发展特性，担任测量重任的工作人员大多数是非专业测绘人员，而且多数仍使用传统测量手段，无论是在工作效率还是在项目精度上都比较低，随着测量行业的不断发展，徕卡测量系统为建筑行业推出了一系列产品，其中就有徕卡iCB70全站仪 ，该产品能够贯穿于整个建筑项目，郑州某单位就采用徕卡iCB70进行测量工作。

项目难点：

1、建筑施工行业使用测量设备的工作人员，大多数是非专业测绘人员，对传统测量设备的专业术语不了解，学习起来比较困难；

2、目前在建筑施工中，大多数需要BIM模型与现场相结合，传统设备无法完成；

3、在施工过程中的测量、放样中，对全站仪的精度要求高；

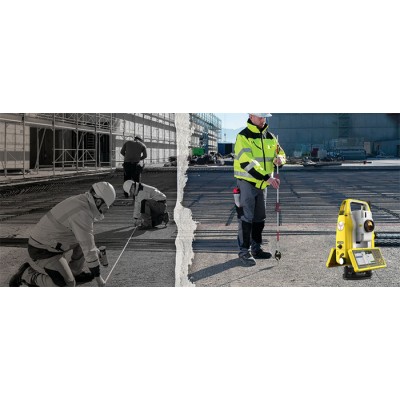

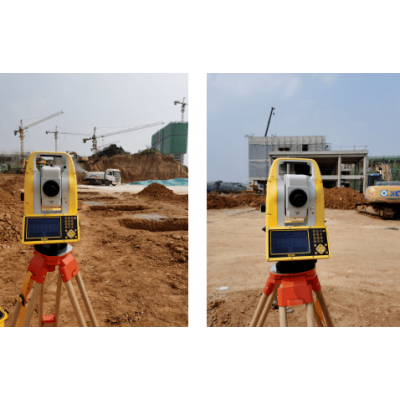

工作现场

徕卡测量解决方案：

徕卡iCB70能够贯穿于整个建筑测量项目，具体如下：

1、控制测量，徕卡iCB70具有z高1秒的测角精度，1mm+1.5ppm的测距精度，能够为整个工程夯实基础；

2、施工过程，在基础建设、结构安装等工作中，徕卡iCB70能够实现智能化放样，直观易懂，另外，能够与目前主流的BIM技术无缝衔接，真正能够实现模型与现场结合；

3、竣工检查，徕卡iCB70能够进行竣工检查，实现现场与设计的对比。

直观的放样界面

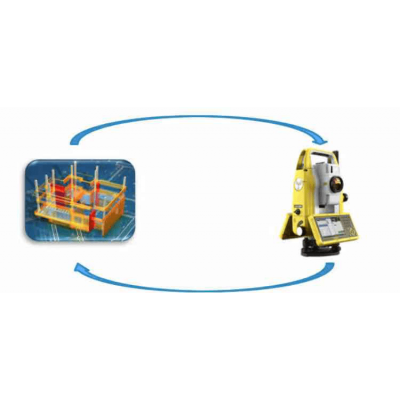

徕卡iCB70与现场无缝结合

项目成果：

徕卡测量系统基于徕卡iCB70的BIM解决方案，能够实现现场放样数据与设计数据的对比，从而实现竣工检查，进而保证项目的精度。

放样数据导回软件核查

数据对比表

总结：

徕卡iCB70具有以下特点：

互联网数据通讯，能够实现在工作现场进行数据上传下载；

实用的测量软件，简单易学的程序，测量人员很快就能上手；

1秒的测角精度，能够保证项目质量；

成熟的BIM解决方案，可以完美兼容BIM模型，解决现场与模型结合这一难点。
