LX01Z-DG626 穿孔机顶头检测仪

1.测量原理：

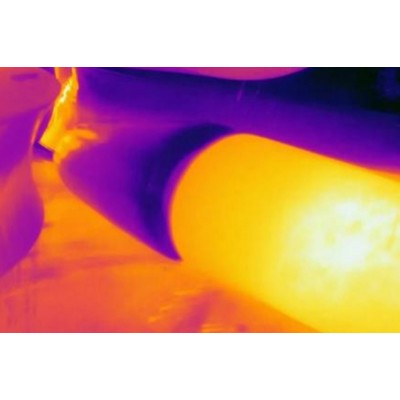

利用顶头与周围的物质（水、空气、导盘等）红外辐射能量的差异，用热成像相机拍摄出清晰的图片，再通过深度学习短时间内深度优化，判断顶头状态。

2.布置形式：
红外相机通过测头支架安装在现场支架上

3.测头传感器 热成像相机
   选用高动态范围，高灵敏度面阵相机
   可根据使用条件选择像素，帧率等

4.冷却防尘系统
全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。
 设备可搭配冷却水套，适用高温环境

5.检测顶头算法
    引入人工智深度学习技术，通过Keras实现卷积神经网络（CNN），用Numpy实现采集数据的训练，得到符合现场需求的模型，进一步提升检测的准确性和现场的适应性

6.拓展接口
硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。
RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。
RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

7.支撑/底座
相机安装在现场钢构上，也可根据现场安装条件定制钢结构；相机带调节底座，多个角度可调

8.测量界面实例

9.设备整套示意图

10.应用范围：
测量系统主要用于无缝钢管生产过程中芯棒顶头在穿孔之前是否掉落、倾斜、松动。

11.功能描述：
可实时显示钢管穿孔过程图像。
检测到丢失顶头，先报警，然后给现场控制系统命令：立即停止运行；
当检测到顶头丢失时，发出报警信号，同时给现场PLC发出停机指令，确保无顶头的顶杆不进行穿孔动；
可回看视频
系统参数设置：可设置串口、相机参数、刷新频率等。
机器状态监测：实时监测设备状态，异常状态自动报警
数据交互功能：系统预留数据接口，可实现与生产现场二级系统通讯，通讯协议需用户提供。
可远程进行软件升级

12.技术参数

型号 顶头异常检出率 检出类型 测量频率（相机拍摄频率） 允许被测物温度（℃） 使用环境温度（℃） 存储温度（℃）
LX01Z-DG626 99% 掉落、倾斜、松动 ≤60帧/秒 ＜1300 -10～50 -25～75
相机选型和布置可根据具体的安装工况定制
