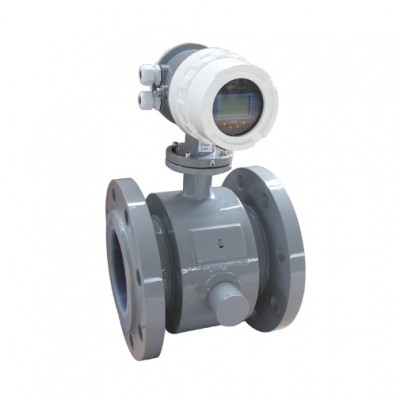

承德恒嘉电磁流量计

电磁流量计是应用电磁感应原理， 根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器，结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。主要用于测量封闭管道中导电液体和浆液的体积流量，适用于化工、电力、冶矿、石油、给排水、造纸、医药、食品等工业。

按照外加磁场类型的不同，电磁流量计主要有直流式和感应式两种。电磁流量计就显示方式分为：分体型电磁流量计，一体型电磁流量计。

电磁流量计被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。

主要特点：

1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；

2、测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性；

3、合理选择传感器衬里和电极材料，即具有良好的耐腐蚀和耐磨损性；

4、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达150：1；

5、转换器可与传感器组成一体型或分离型；

6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；

8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

9、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

10、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

11、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

12、转换器采用国际先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。

13、双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。

    技术参数：

    ◆仪表精度：管道式0.5级、1.0级；插入式2.5级

    ◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

    ◆流速范围：0.2～8m/s

    ◆工作压力：1.6MPa

    ◆环境温度：-40℃～+60℃

    ◆介质温度：聚四氟乙烯衬里≤180℃     橡胶材质衬里≤65℃

    ◆防爆标志：ExmibdⅡBT4

    ◆外磁干扰：≤400A/m

    ◆外壳防护：一体化型：IP65；分离型：传感器IP68(水下5米，仅限于橡胶衬里)    转换器IP65

    ◆输出信号：4～20mA.DC，负载电阻0～750Ω

    ◆通讯输出：RS485或CAN总线

    ◆电气连接：M20×1.5内螺纹，φ10电缆孔

    ◆电源电压：90～220V.AC、24±10%V.DC

    ◆大功耗：≤10VA

    优点：由于测量通道是段光滑直管，不会阻塞，特别适用于固体颗粒的液固二相流体，例如纸浆，污水，泥浆等，无压损，节能效果好；不受流体的湿度，密度，粘度，压力和电导率的变化影响；测量范围大，口径范围大，适用于腐蚀性流体的测量。

    缺点：不适用测量由释放的石油制品流体；不适用气体，蒸汽以及含有较大气泡的液体；不适用于高温场合。

用途：适用脏污流体以及腐蚀流体的测量。
