机器视觉测量系统的六大组成部分

1.  工业相机
蓝鹏机器视觉测量系统以工业相机为测量传感器，经过图像采集→图像处理→数据生成→数据计算等步骤实现物体几何尺寸的测量。

2.  工业镜头
根据测量需求计算、选取合适的镜头可得到z清晰的图像和z合理的测量精度。

3.  光源
机器视觉系统测量高温物体时，利用物体的自发光可取得高质量的成像效果。但测量低温物体时，则需要补光或打背光，光源种类根据其发挥的作用选择。
1）自发光
测量高温物体时，利用物体的自发光可取得高质量的成像效果

2）面光补光
自然光照或现有照明条件可能存在不均匀或者光照不足的情况，通过补光可以增加环境亮度，均匀光照，增强物体边缘与背景之间的对比度，使边缘更加清晰可辨；充足的光照可以使相机在较短的曝光时间内获得清晰的图像，短曝光时间可以减少图像模糊和运动失真的可能性。

3）激光补光
低温物体测长时通常使用线形激光光源进行补光，将线激光光源以特定角度照射到被测物体。

4）条型光源补光
窄条型线性光源，以一定斜角照射到被测物表面，形成线体状光带，适合高反光表面物体补光，减少正面反射干扰

5）环形光源
以环形光线排列的光线均匀照射，被测物表面获得无阴影的光照效果，能够突出表面细节和边缘特征

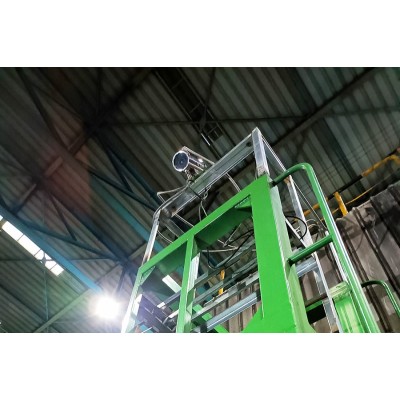

2.支撑
坚固，安装方便，调节灵活的支撑底座设计

3.防护系统
相机防护系统分为防尘、降温两个功能，保障测量仪在现场的高温、粉尘环境下能安全稳定的运行。

6. 计算及控制系统
    以工控机为处理器，对图像进行分析、处理，并计算得出被测物尺寸数据。测量软件系统可查看原始图像，可进行复杂运算、图形拟合、参数设置、报警控制等。全面控制系统运行状态。
