输电线路线夹测温装置-温度变化曲线转换的原理机制

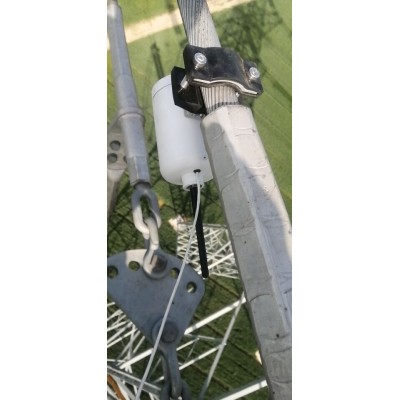

输电线路线夹测温装置

国家电网进行数字化平台的改造建设，在电网实现智能化管理的道路上不断推进，电网维护及运维走向了无人值守状态，相比于以前依靠人工进行巡航运维，智能化不但使得人力减轻的同时更加实时的就能得到数据，对输电线路温度进行实时监测，我司推出了输电线路线夹测温装置协助电网数字化平台建设的推进，TLKS-PMG-TP能将温度数据实时的呈现在可视大屏上。

工作原理

输电线路线夹测温装置是一套基于导线温度的输电线路动态增容理论模型，对线夹及导线温度实时监测而设计的输电线路线夹测温装置。前端监测装置将监测到的导线温度数据通过4G/GPRS/W| FW/OPGV网络实时传送致监控中心。本装置广泛应用于输电线路动态增容实时监测、线路温度、线路覆冰直流融冰导线温度监测、关键汇流板温度监测等

主要功能

n 具备受控采集功能,能响应远程指令, 按设定采集方式、自动采集时间、采集时间间隔启动采集

n 对线上温度采集单元,具备电源电压、工作温度等采集功能

n 具备数据合理性检查分析功能,自动识别并剔除干扰数据

n 具备对原始采集量的一次计算功能,得出能直观反映温度的状态量数据

n 能循环存储至少30天的温度状态数据

n 具备对装置自身-工作状态包括采集、存储、处理、通信等的管理与自检测功能

n 具备身份认证、远程更新程序的功能

n 具备动态响应远程时间查询没设置、数据请求、复位等指令的能力

n 能按远程指令进入远程调试模式,并输出相关调试信息

n 加入安全芯片,可对数据进行加密,并接入各省公司内网平台

技术参数

l 供电方式：太阳能加蓄电池

l 通讯要求：支持无线网络通信，可根据现场情况选择运营商

l 工作电压：DC12V

l 监测单元：

² 监测方法及原理:接触式测温、铂电阻

² 温度测量范围:-40°C~ 180°C;+0.5°C

² 工作线路电压:≥110KV

² 线夹环境温度: -40°C~70°

² 设备重量: < 1KG

² 传感器通讯:470~ 510MHz

² 通讯距离:> 100m

² z小采集间隔<2min，z大采集间隔s 40min，默认的采集间隔为10min次

总结

输电线路线夹测温装置是我司应对导线局部温度异常，温度需要实时监测进行研发的，在导线温度出现过高时就会导致电阻增加，而电阻的增加也会产生导线温度持续上涨的状态，为此我司推出了一套动态增容的辅助性设备，在辅助电网设施稳定运行而用心研发产品。

如您有所需求，欢迎联系特力康科技公司陈生： ①③⑥⑧②③⑤①⑥③⑤；  扣叩：①⑨②0⑥⑦①⑨②⑦

定制产品，报价为市场当前发布时参考区间价，实际价电议。
