电力杆塔倾斜在线监测仪-智能电网建设可视数据大平台

线路在线监测装置,杆塔倾斜监测装置

一、产品描述：
电网规模不断扩大，高压输电线路得到迅速发展，电网安全行使的过程中杆塔倾斜事故越来越多。杆塔倾斜对输电线路的安全风险不容小觑，杆塔倾斜面临杆塔导地线的不平衡受力，易发生倒塌，弯曲，沉降地质灾害。杆塔遭到破坏后，影响线路正常运行，危及线下人身安全，杆塔的修复需要耗费大量时间和精力，我司线路在线监测装置,杆塔倾斜监测装置本设备可用于铁塔等对象进行倾斜监测；以有效防止杆塔倾斜而引发事故。

二、工作原理：

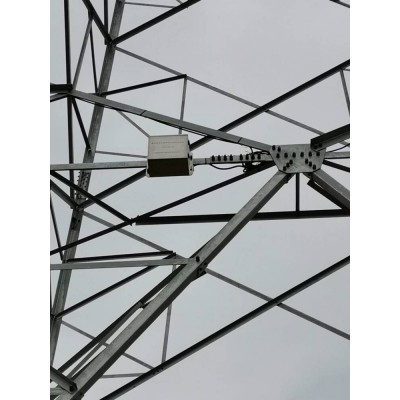

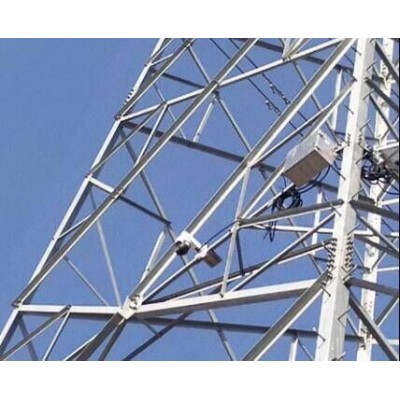

线路在线监测装置,杆塔倾斜监测装置是针对监测输电线路采空区、沉降区和不良地质区段的杆塔倾斜状况而设计的监测装置，前端装置采用倾斜传感器实时监测线路杆塔横向倾斜、纵向倾斜等数据，并通过4G/GPRS/WiFi/OPGW光纤网络将监测数据实时送到监控中心。

三、产品功能：
嵌入式设计，体积小，功耗低，高可靠；
内置4G/GPRS/CDMA无线网络通讯控制协议及TCP/IP协议；
支持动态或固定IP地址方式，支持地域名解析，多种触发启动模式；
两路数字量输入/输出,支持外部开关量触发
支持动态或固定IP地址方式,支持域名解析，多种触发启动模式
能传感、自动采集杆塔纵向和横向倾斜角度,进行相应存储,并将测量结果通过通信网络传输到数据集中器或数据处理系统
能响应数据处理系统的召测命令,进行杆塔纵向和横向倾斜角度的采集和传送
能根据数据处理系统的指令,改变采集方式、自动采集时间间隔等参数
加入安全芯片,可对数据进行加密,并接入各省公司平台。


四、技术参数：
拉力传感器
监测方法及原理：倾角度，双轴角度传感器
量程：双轴±10°
精度：±0.05°
高抗振：＞20000g,0.5ms,3次/轴
传感器工作电流：＜40mA
工作温度：-40°C~85°C
环境温度：-40°C~45°C（低温型）
IP68防护等级

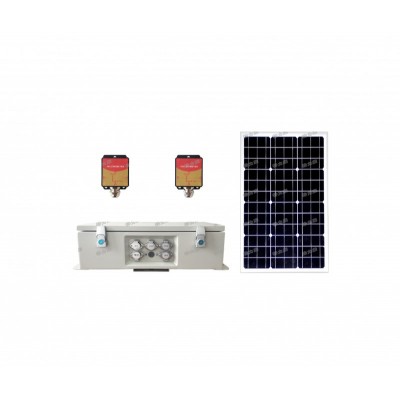

供电方式：太阳能加蓄电池
通讯要求：支持无线网络通信，可根据现场情况选择运营商
工作电压：DC12V


五、总结：
输电线路倾斜在线监测装置的推出，起到有效保障输电线路的安全运行。提高电网管理的智能优化水平，巩固经济化基础，全力打造智能电网防护安全，做到精准投入，精益管理，精细作业。超高技术与先进的设备相结合，TLKS-PMG-QX输电线路倾斜在线监测装置服务电网、保障人身安全，大力提升工程质量和工作质量。

如您有所需求，欢迎联系特力康科技公司任哈哈： ①③⑥⑧②③⑤①⑥③⑤；  扣叩：①⑨②0⑥⑦①⑨②⑦

定制产品，报价为市场当前发布时参考区间价，实际价电议。

六、注意事项：
1，应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；
2，应注意避免太阳能板受外界较强冲击，造成太阳能板破损；
3，安装时应尽量让太阳能板对着阳光方向；
4，安装设备时应关断电源开关，在安装完成后再打开带能源开关；
5，严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
