输电线路舞动在线监测装置

一、产品描述：
线路舞动是我国频繁发生的自激振动现象，也是发生次数颇为z高的国家之一。近年来，由于气候因素时常引起电线路起舞诱发线路舞动，特别是在我国辽宁省，湖北省、河南省这几个多发地区是我国传统的强舞动地带。输电线路舞动带来的危害，轻者会发生短路、跳闸，严重的引发大面积电网事故发生；为防止线路舞动制造线路故障，电力供电局都会采用输电线路导线舞动在线监测装置查看或者预防导线舞动导致的事件，有力做到安全第一，运行可靠保障电力供应的艰巨职责。

二、工作原理：

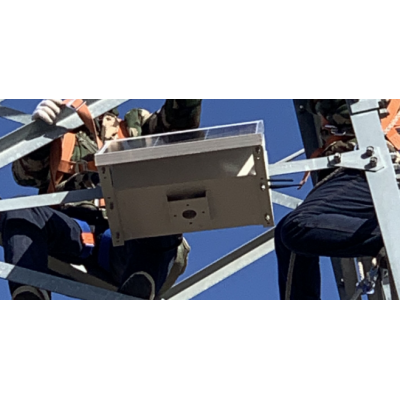

输电线路导线舞动在线监测装置采用风光互补进行前端供电,实时对户外电源的z大利用。系统通过远程采集舞动、微气象、图像数据,然后把数据进行数字化压缩编码,z后利用4G/3G/GPRS/CDMA无线传输模块将现场数据已IP包的方式发送到数据监控中心。监控中心通过数据监控客户端实时浏览观测各监控点的现场情况,维护监控人员通过从现场发送来的舞动、微气象、图像等数据进行分析对比,如出现异常的预警信息,即立刻做出相应的应急处理,以确保高压线路的安全运行。

三、产品功能：

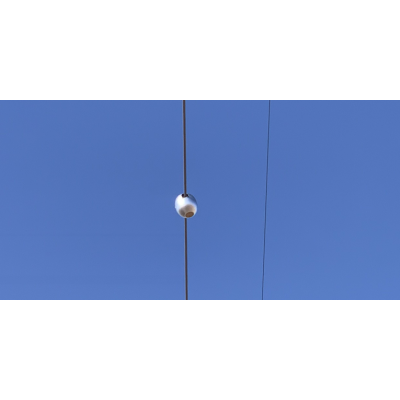

1.实时监测导线位移量、加速度量、角度量等,并结合各种传感器量进行分析处理, 数据建模,及时诊断异常信息;
2.具备微气象数据采集功能,通过采集前端温度、湿度、风速、风向等,将其与导线舞动量相结合,分析处理;
3.智能化舞动隐患分析,通过平台三维分析算法在设备初次安装时建立三维参数,基于MATLAB算法,综合传感器量,图像数据量,对整个监测线路形成一个立体监控系统 ;
4.具有实时视频浏览功能,分辨率≤1080P ,可以实现导线舞动情况的监控,通过图像识别处理,辅助诊断舞动信息处理;

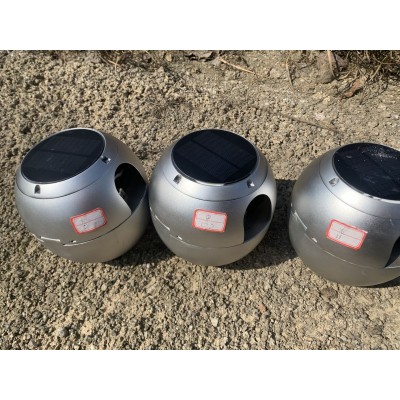

5.稳定可靠的电池充电管理系统,采用MPPT(z大功率点跟踪)技术对蓄电池进行充电,太阳能充电效率至少提高20% ;
6.支持《输电线路状态监测装置通用技术规范》, 接入电力标准平台; .
7.支持《电网视频监控系统及接口》企标B接口要求,支持接入内网统一视频平台;
8.具备微信客户端,定时在微信上推送舞动相关数据以及抓拍的图像;
9.具备巡检功能,满足电力部门监控需求,实时记录巡检人员巡视时间以及巡视间隔,防止巡视人员漏巡,错巡等现象;
10.设备内置安全加密芯片, 实现对数据的加密传输,保障数据的安全传输。

四、技术参数：
1.采用lora无线通信传输数据
2.舞动幅值测量量程:0~ 10m
3.舞动频率测量精度:0.1~5Hz
4.准确度(精度) :综合误差应小于10%
5.舞动监测装置同步采集误差: < 20ms
6.数据采集频率: > =30Hz :
7.单次采集点数: 400点以上
8.环境气象站参数：超声波高精度传感器,综合测量环境温度,湿度,风向,风速，气压,雨量等参数。
拓展功能
可接入视频、图像监测系统；
可接入其他数据监测系统。
五、总结：
随着电网节奏的调整，我司秉承着“心为众行为众”的经营理念。始终将产品质量视为企业生命，坚持 “科技立足,创新致远”的根本原则；公司研发、设计、 制造的系列产品通过了相关型式试验,并得到电力认可，用智慧服务社会,用智慧体现价值。
如您对输电线路导线舞动在线监测装置感兴趣，欢迎联系深圳特力康科技有限公司任哈哈： ①③⑥⑧②③⑤①⑥③⑤；0⑦⑤⑤-②⑨⑤00⑦⑥②

扣叩：①⑨②06⑦①⑨②⑦；公司网站；//www.sztlk.com

定制产品，报价为市场当前发布时参考区间价，实际价电议。

六、注意事项：
1，应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；
2，应注意避免太阳能板受外界较强冲击，造成太阳能板破损；
3，安装时应尽量让太阳能板对着阳光方向；
4，安装设备时应关断电源开关，在安装完成后再打开带能源开关；
5，严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
