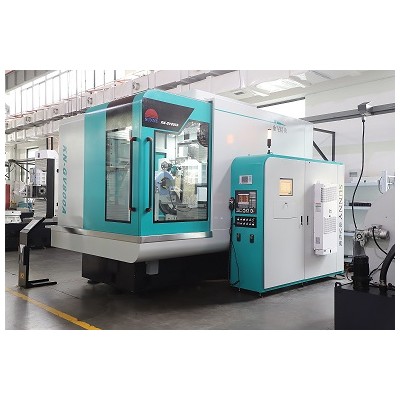

KN-GV800A数控成形砂轮磨齿机

KN-GV800A数控成形砂轮磨齿机的被加工零件采用立式安装方式，机床共设有七个交流伺服轴。系统由程序控制自动工作。具有在线测量、自动对齿、磨削余量自动分配及误差补偿等功能。

砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。

机床可加工4级精度齿轮（GB/T10095.1-2008）适用于：风电、矿山机械及各类减速机齿轮的磨削加工。

机床特点：

该机床采用独立的三轴数控砂轮修整，具有以下优点：

1可降低对金刚石滚轮的轮廓形状要求，延长金刚石滚轮的使用寿命，大大降低用户的使用成本。

2使用同一金刚石滚轮即可修出任意方向的直线、圆弧、渐开线及其组合曲线且齿形不受金刚石滚轮形状磨损影响，修整精度高。

3修整器的安装位置与磨头砂轮位置相对固定，可在任意（非磨削）位置修砂轮，减少了砂轮的空行时间，大幅提高了生产效率。

该机床配备在线自动测量系统，具有被加工齿轮在线测量、自动对齿、齿形误差补偿功能。采用连续扫描式测头，具有检测精度高、速度快等特点。

该机床加装自主开发的专业加工软件，还可加工高精度摆线轮，机床适应性好

技术参数：

工件z大外径：φ800mm

工件z小根径：φ80mm

分齿数：任意

加工模数范围：2-20mm

z大齿宽：450mm

z大螺旋角：±45°

z大顶尖角：900mm

砂轮沿工件径向进刀轴行程：640mm

砂轮沿工件轴向进刀轴行程：500mm

砂轮直径范围：φ250-φ400mm

z大砂轮厚度：100mm

砂轮工作转速范围：1600-4000rpm

磨具z大功率：20KW

工作台外径：φ660mm

工作台z大承重：2000kg
