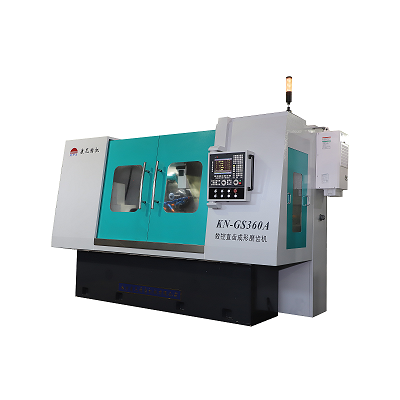

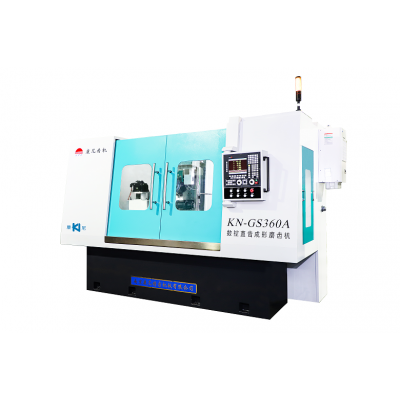

KN-GS360A数控直齿成形磨齿机

KN-GS360A直齿成形磨齿机是一种适用于高精度摆线轮、直齿轮批量磨削加工的精密数控机床。还可磨削各种截形的等分板、塞规、滚压轮、花键轴、拉刀等。广泛应用于RV减速器、直齿轮加工等行业的齿形磨削.

砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。

机床共设有五个交流伺服轴及交流变频调速电主轴。采用高刚性床身设计并配有大功率砂轮电主轴。可使用水溶性切削液冷却，提升机床使用的安全性，节约使用成本。

攻件z大外径：φ360mm

工件z小根径：φ20mm

分齿数：任意

模数：1-16mm

头、尾架z大顶尖距:750mm

工件纵向移动轴z大移动速度：12m/min

砂轮立柱进刀轴z大移动速度：1.2m/min

砂轮直径：φ50-φ250mm

砂轮厚度：≤68mm

砂轮中心孔：φ20/φ75mm

砂轮工作转速范围;2500-8000rpm

砂轮修整器沿砂轮轴向z大移动量：90mm

主轴锥孔：莫氏5号

电主轴z大功率：15kW

机床外形尺寸：3380x1390x2090mm

机床总重：6500kg

齿轮加工精度（GB/T10095.1-2008）4级精度
