禹州光电测径仪的核心技术是什么?
关键字:光电测径仪,多模态测量算法,圆钢测量算法,螺纹钢测量算法,保定蓝鹏,
光电式测径仪的核心技术细节解析如下,结合行业应用与工程实践数据说明:
一、光学系统设计
物方远心光路架构
1.每组测头采用平行光路设计,发射端由高稳定性LED光源(寿命≥50,000小时)和准直透镜组成,形成φ50mm平行光束视场
2.接收端配置7μm分辨率线阵CCD,配合光阑小孔消除衍射误差,实现0.0026mm理论分辨率(实测圆钢重复性±0.004mm)
八轴同步采集技术
1.8组独立测头呈45°环形分布,单测头采样频率2000Hz,系统总采样能力达16000Hz/秒
2.通过FPGA硬件同步触发,各轴时序偏差<1μs(某钢厂φ12mm螺纹钢检测案例显示椭圆度测量一致性达99.8%)
二、智能分析系统
多模态测量算法
1.内置圆钢/螺纹钢双模式:
1.圆钢模式:输出8方向直径、z大/z小值、平均直径、椭圆度
2.螺纹钢模式:同步计算基圆直径(精度±0.01mm)、横肋高(±0.05mm)、纵肋间距(±0.03mm)
2.深度学习辅助分析:自动识别耳子、错辊等21类缺陷(某特钢企业应用使漏检率降低76%)
实时数据交互
1.支持Modbus TCP/PROFINET协议,与PLC系统实现毫秒级通信(SCADA系统对接延迟≤2ms)
2.动态趋势图显示截面变化,超差数据自动触发PID调节信号(某高线轧机案例响应时间0.15秒)
三、工业级可靠性设计
技术模块 实现方案 性能指标
环境适应性 风冷+水冷双循环系统 工作温度-20℃~50℃,湿度≤85%RH无凝露
防尘防护 IP65防护等级+高压气流自清洁 在氧化铁皮浓度15g/m³环境稳定运行
机械结构 航空铝一体成型框架+钛合金测头支架 抗振动能力5-2000Hz/2g
四、典型应用数据

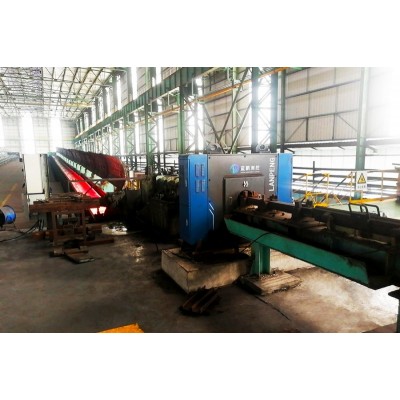

钢铁轧制:在φ6-40mm棒材产线中,实现每秒2000个完整截面测量
石油管材:套管外径检测CPK值≥1.67(配合PID控制使直径波动范围缩小58%)
