淄博KG01-SG/Y-B系列 量程可调测宽仪

关键字：量程可调测宽仪，双测头测宽仪，热轧板材测宽，橡塑板材测宽设备，

    设备采用双测头测宽原理对板材的宽度进行测量，测头竖直布置，可测量板面呈水平状态下通过的板材宽度。测宽仪的双测头有两种形式，当被测物的宽度范围较小时采用固定式双测头；当被测物的宽度范围较大时采用测量范围可调双测头。测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等，可增配嵌入式智能模块。

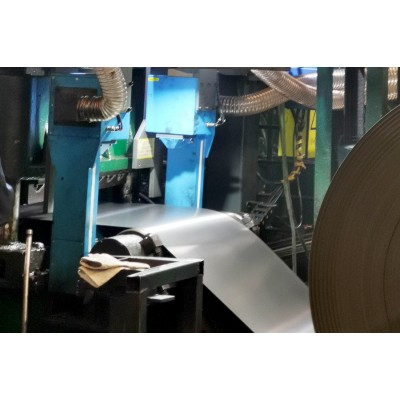

设备主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的在线宽度检测。

3、测头

蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好
每组测头由一个发射端和一个接收端组成
采用高亮度LED光源，z高亮度可达3000mcd
测量频率500HZ（可选2000HZ）
正常使用寿命在80000小时以上

4、机械结构
全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。

5、测头移动单元
   搭配高精度滑台，重复定位精度0.01mm，可自动精确调节测头量程，满足尺寸范围较大被测物的测量。

 6、拓展接口
硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。
RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

7、支撑/底座
根据现场安装情况适配底座，底座配备高度调节功能，方便现场落位

8、测量界面/功能(介绍测量仪自带小屏幕/大屏显示/软件界面)
采用工控机计算，配备蓝鹏新一代测量软件，操作简单，测量数据一目了然

9、设备整套示意图

10、适用范围
设备主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的宽度方向平行于地面的在线宽度检测。

11、功能描述：
控制柜电脑显示：宽度标准值、正负公差、实时宽度值、宽度偏差值及测量曲线图；
LED大屏显示：实时宽度测量值；
产品参数设置：可设置产品规格、正负公差等参数；
系统参数设置：可设置故障通道、通信端口、系统的校零等；
数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于1年；可查询某一时刻的尺寸，时间精确到秒。
测量结果的声光报警：可设置报警的阈值，测量值超差时声光报警；
修正功能：误差过大时，放入标准棒后校准可恢复精度；
温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。
机器状态监测：实时监测设备状态，异常状态自动报警
可远程进行软件升级

12、技术参数：

型号 测量范围
（mm） 被测物宽度
（mm） 测量精度
（mm） 重复性
（mm） 测量频率
（Hz） 外形尺寸
（mm）（L×W×H） 重量（KG）
KG01-SG300-B 160-300 200-280 ±0.03 0.01 2000 980×235×1200 240
KG01-SG400-B 260-400 300-380 ±0.03 0.01 2000 1080×235×1200 280
KG01-SY700-B 60-700 100-650 ±0.08 0.03 2000 1380×335×1250 330
KG01-SY900-B 60-900 100-850 ±0.08 0.03 2000 1600×335×1250 380

注：其他型号按需求定制。

网站名称：保定市蓝鹏测控科技有限公司
可根据客户需求提供解决方案，定制产品。
