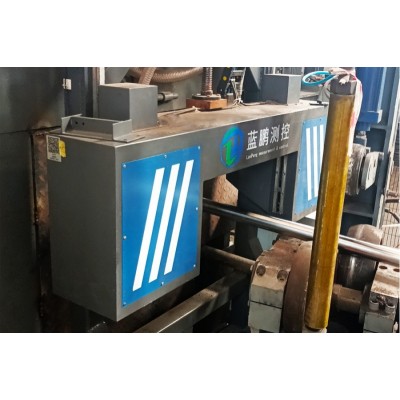

免改造、倒着装的JG01-SY-A系列倒置单轴测径仪

关键字：倒置式单轴测径仪，倒置式测径仪，龙门架测径仪，免改装测径仪，单轴测径仪，

1、测量原理：

2、测头布置形式：

3、测头
蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好
每组测头由一个发射端和一个接收端组成
采用高亮度LED光源，z高亮度可达3000mcd
测量频率500HZ（可选2000HZ）
正常使用寿命在80000小时以上

4、吹扫部件
   设备可配置高压离心风机，搭配鸭嘴式吹扫结构吹扫视窗框，可有效防止灰尘等积落，延长维护周期。

5、测头移动单元
搭配高精度滑台，重复定位精度0.01mm，可自动精确调节测头量程，同时满足尺寸相差较大被测物的测量。

 6、拓展接口
硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。
RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。
7、支撑/底座
采用龙门架形式支撑，可跨过线体，减少现场线体的改动。

8、测量界面/功能
采用工控机计算，配备蓝鹏新一代测量软件，操作简单，测量数据一目了然


9、设备整套示意图

10、应用范围：
   适用于精整线、修磨线、银亮棒材、管等产品直径、椭圆度的在线测量。
11、功能简述：
（1）显示内容
主控室液晶显示器：管材截面的z大/z小直径、平均值、椭圆度；各路测头的分项测量值；设定的钢管长度、速度、标称直径、上下公差等；尺寸波动趋势预报（输入钢管长度和速度后可以对应外径在管材的位置），缺陷分析曲线。
实时显示管材长度变化，z大z小值和超差尺寸在管材的具体位置，光标移动到相应位置即可显示；实时显示测量数据动态趋势。
当测量数据在设定的范围内变动时，数据呈现绿色；当测量数据超差（即超出设定的范围）时，数据的颜色呈红色。
（2）软件功能
产品参数设置：可设置产品规格、正负公差等参数；
系统参数设置：可设置故障通道、通信端口、系统的校零等；
数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于1年；可查询某一时刻的尺寸，时间精确到秒。
测量结果的声光报警：可设置报警的阈值，测量值超差时声光报警；
修正功能：误差过大时，放入标准棒后校准可恢复精度；
温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。
机器状态监测：实时监测设备状态，异常状态自动报警
可远程进行软件升级
（3）智能功能（需选配智能模块）
可实现远程通讯和远程调试（经客户允许，选装）
智能捕捉z佳的测量位置并自动实现高度的调整
智能监测机体的温度，并根据机体的实际温度智能启停自循环降温系统和外部风机的启停
监测被测物的温度并根据被测物的温度智能计算膨胀系数（需选配测温仪）
具备系统自检功能，定时自检，保证系统的稳定性和测量数据的准确性
智能监测循环风量的大小，在风量不达标时自动进行提示
具备远程升级功能，在有更新版软件时提示升级
可通过手机APP实时观测测量数据
可与客户的MES、ERP、PDA等系统提供数据对接服务（需提供通讯协议）
可连接执行机构实现闭环控制（需对执行机构进行论证）
12、技术参数：
型号 测量范围
（mm） 被测物直径
（mm） 测量精度
（mm） 重复性
（mm） 测量频率
（Hz） 外形尺寸
（mm）（LxWxH） 重量（KG）
JG01-SY160-A 30-160 40-150 ±0.02 0.01 2000 1300×375×2100 350
注：其他型号按需求定制。
