玉门长材拉伸率测量仪 在拉伸过程中实时测量记录

长材拉伸率测量仪是材料力学测试领域的专用设备，主要用于测量长条形材料（如金属棒材、线材、管材等）在拉伸载荷下的长度变化百分比，并实时记录整个过程的数据。

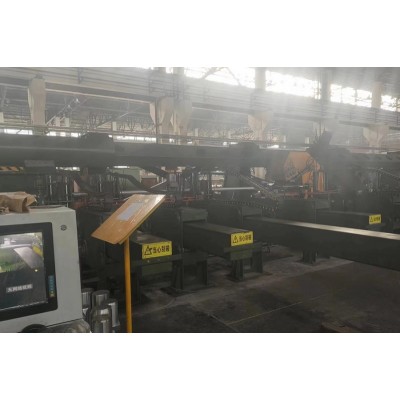

在拉伸机上方布置两个激光测长仪，可在长材上捕捉两个参考点，及其拉伸前后位置变化，进而计算出长材的拉伸率。

长材自身弯曲测量：
长材拉伸前，可能本身存在弯曲。在其拉伸变直过程中，材料并未发生塑性形变，该段参考点的位置变化，不参与延伸率的计算。拉伸率测量仪内部还设计一个二D激光传感器，可由其采集到的Z轴数值，辅助判断长材是否存在弯曲。
适用行业：金属、塑料等在拉伸机拉伸检测过程拉伸率实时检测，记录。
测量过程简述：
1、拉伸机自动上料，预拉伸；将长材拉直；
2、二D激光传感器，采集长材的位置及拉直情况，并结合拉伸机传出的拉伸力，判断长材开始塑性变形的临界点；
3、伺服直线滑台同时工作，找到激光测长仪z佳的测量位置；
4、激光测长仪工作，测量出长材的拉伸量；
5、软件实时计算拉伸率并显示输出；
6、拉伸率测量仪需要结合拉伸机的出力情况判断采集数据的起始、和终止点。
显示内容：
（1）初始标定长度。
（2）标定区域的动态长度值。
（3）标定区域的动态拉伸率。
（4）标定区域的动态长度曲线。
（5）标定区域的动态拉伸率曲线。
技术参数：
测速测长仪基准距离（mm）：1200，景深120；
测长仪精度：≤0.05%；
重复精度：0.02%；
测量频率（Hz）：25,000/s；
长材拉伸率测量仪通过先进的传感技术和数据处理系统，实现了材料拉伸过程的全时程、高精度监测与记录。无论是接触式引伸计的直接测量，还是非接触式光学系统的远程捕捉，都能精确获取材料的变形数据并实时转化为直观图表。
